ロボット用ケーブルホルダー CCホルダー
新たに7型式がラインナップ

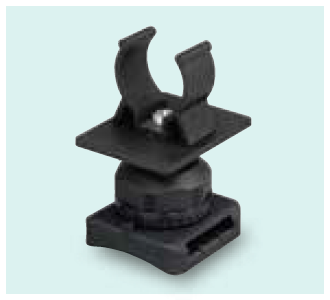

ロボット用ケーブルホルダー CCホルダー

ロボット動作によるケーブルやエアホース等の動的負荷を軽減するホルダー

大好評販売中のロボット用ケーブルホルダー「CCホルダー」に、新たに7型式がラインナップされました。
従来の結束バンド固定タイプに加え、ねじ止めタイプが新登場。
さらに、お客様のご要望にお応えし大きな径の対象物に対応するケーブルマウント形状もご用意しました。

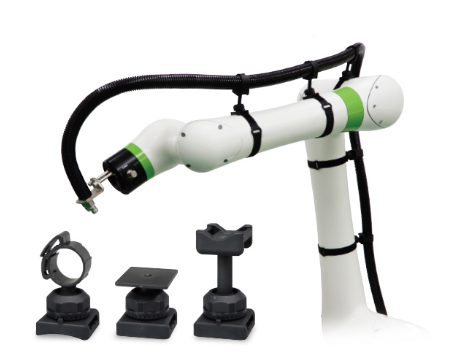

協働ロボット周辺をはじめ、産業ロボットやアルミフレームなど、施工場所に応じた最適な型式をお選びください。

様々な対象物に対応するホルダー部形状



様々な取付場所に対応する「固定部」形状

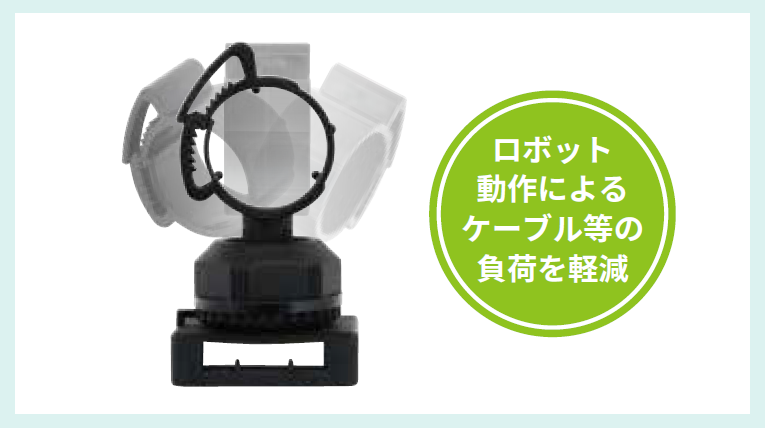

ホルダー部がフレキシブルに可動

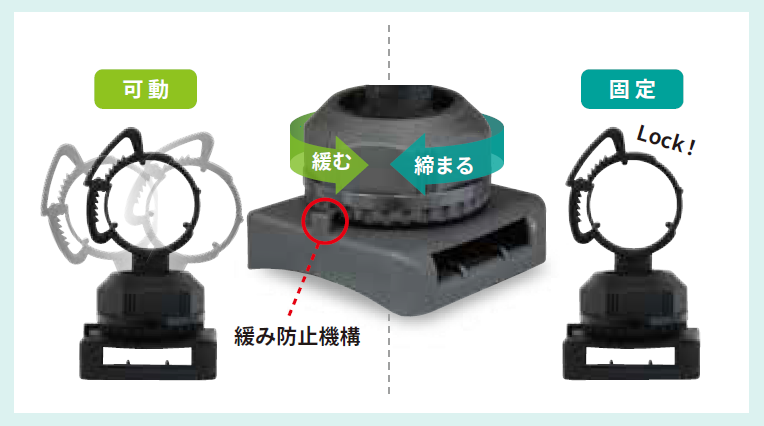

ホルダー部の可動・固定が可能

■ 作業手順

CCホルダーを取り付ける

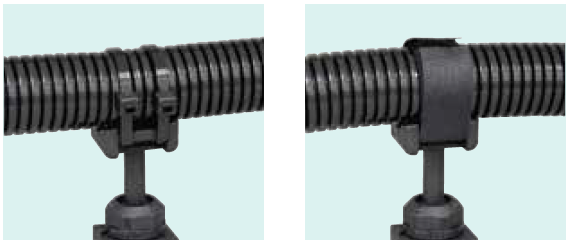

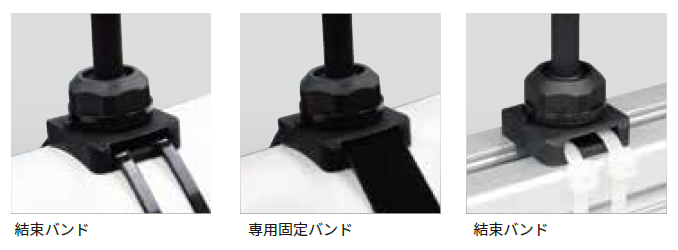

バンド固定(バンド固定台・取付穴付固定台)

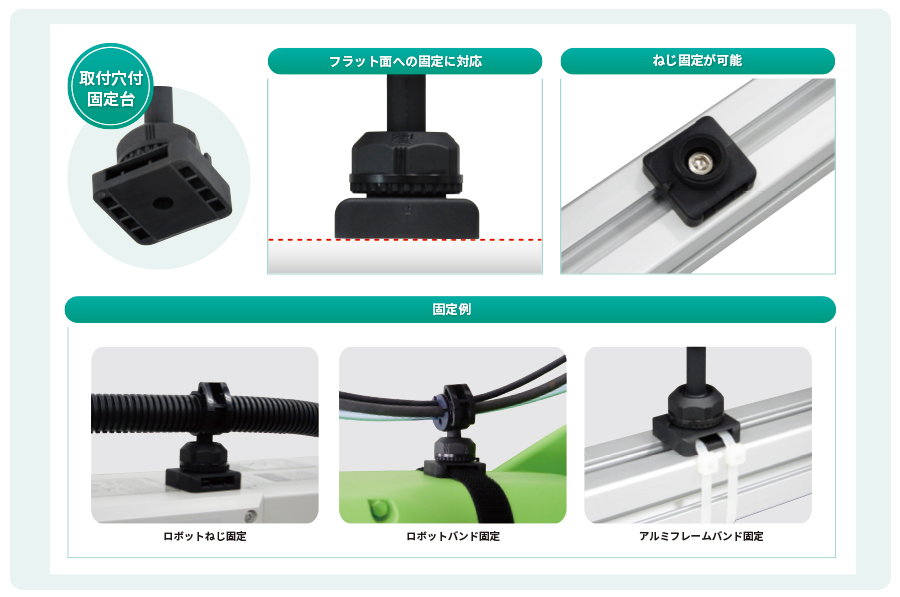

ねじ固定(取付穴付固定台)

対象物を固定する

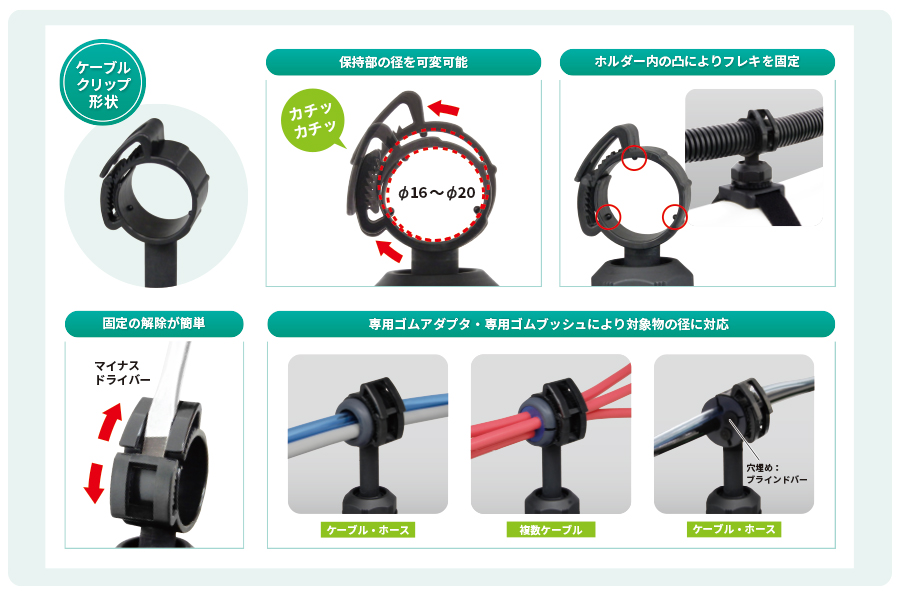

ケーブルクリップ形状

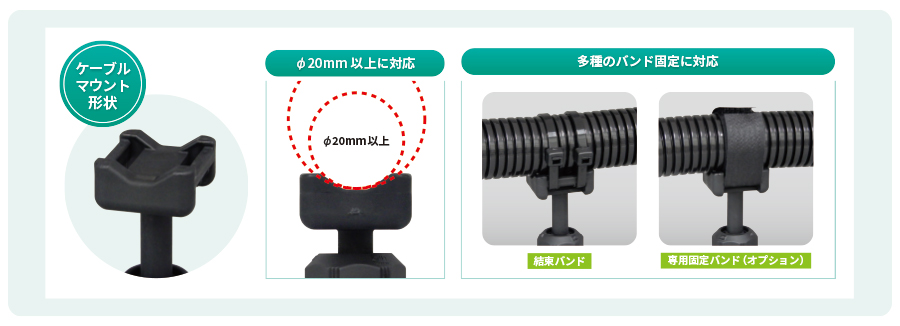

ケーブルマウント形状

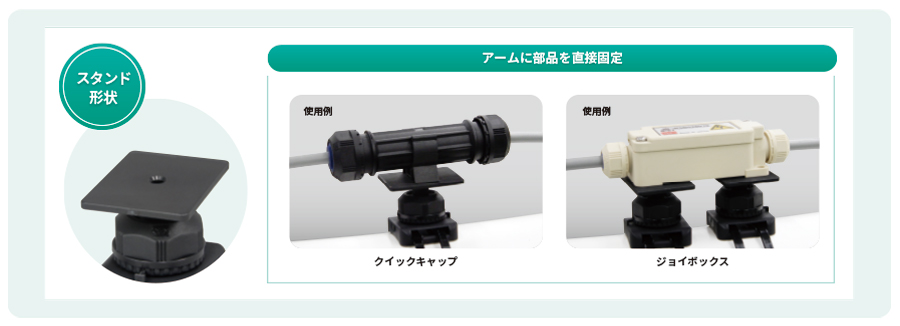

スタンド形状

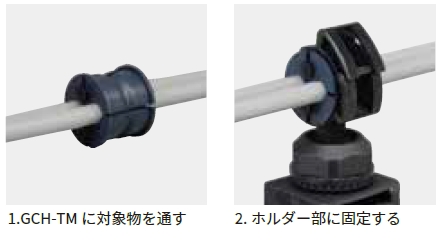

専用ゴムブッシュGCH-TM

対応製品:CH-TM1・CH-TM2・CH-TMH1・CH-TMH2

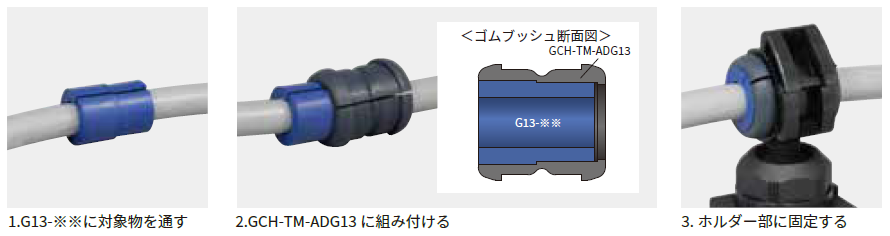

専用ゴムアダプタGCH-TM-ADG13

対応製品:CH-TM1・CH-TM2・CH-TMH1・CH-TMH2

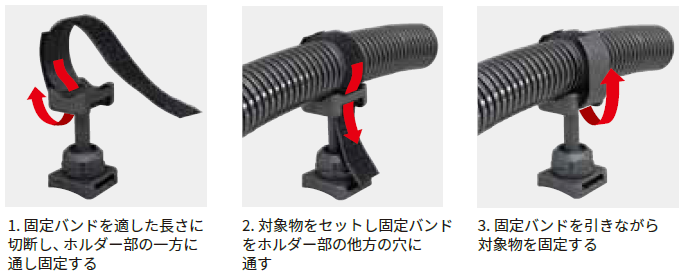

専用固定バンド BCH-20-3000DP

対応製品:CH-TM4・CH-TM5・CH-TMH4・CH-TMH5

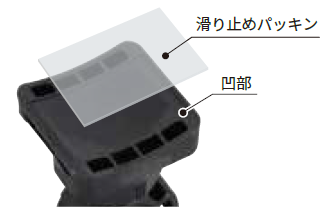

滑り止めパッキン(任意)

CH-TM1・CH-TM2・CH-TM3・CH-TM4・CH-TM5 に付属

固定台の裏面凹部に合わせ、滑り止めパッキンを貼り付ける。
※滑り止めパッキンの貼り付けが無い場合でも製品として機能します。

型式・仕様




型式 取付方法 ホルダー部 使用周囲温度 本体色 本体質量 販売単位
CH-TM1 結束バンド ケーブルクリップ形状(φ20) -25~
+80℃
約15g 5個
CH-TM2 約16g
CH-TM3 スタンド形状(平面 M4タッピング用下穴付) 約14g
CH-TM4 ケーブルマウント形状(フリー) 約18g
CH-TM5 約19g
CH-TMH1 結束バンド
または
M6ねじ
ケーブルクリップ形状(φ20) 約15g
CH-TMH2 約16g
CH-TMH3 スタンド形状(平面 M4タッピング用下穴付) 約15g
CH-TMH4 ケーブルマウント形状(フリー) 約18g
CH-TMH5 約19g

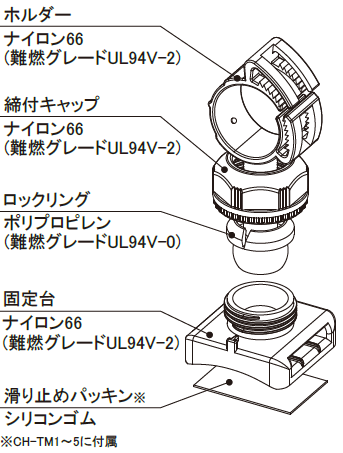

材質

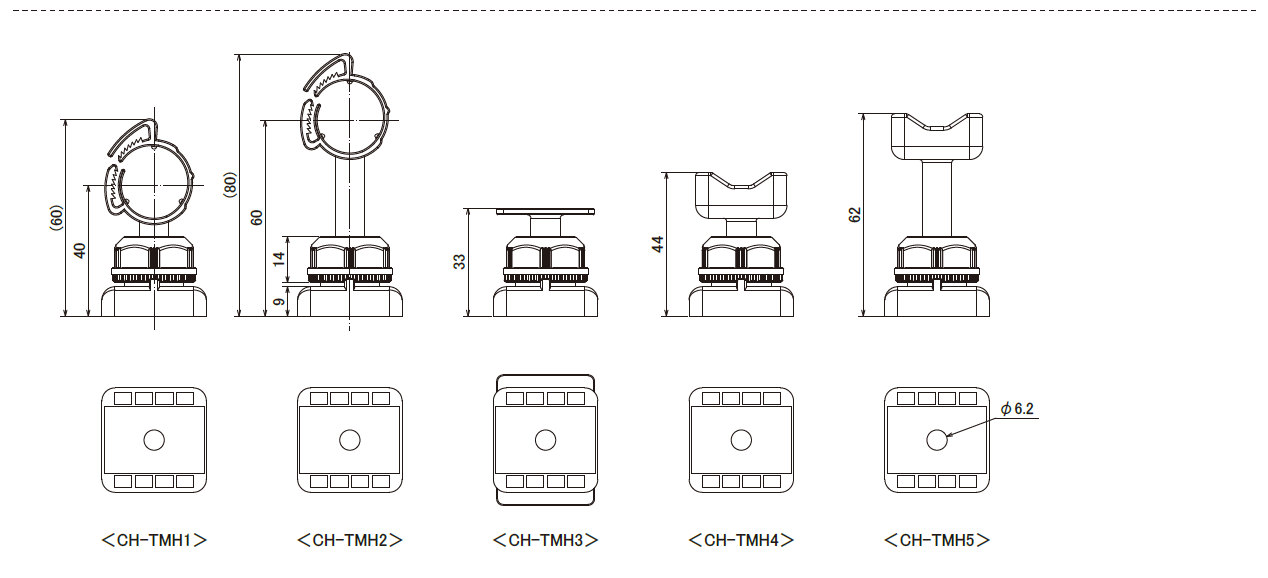

外形寸法図

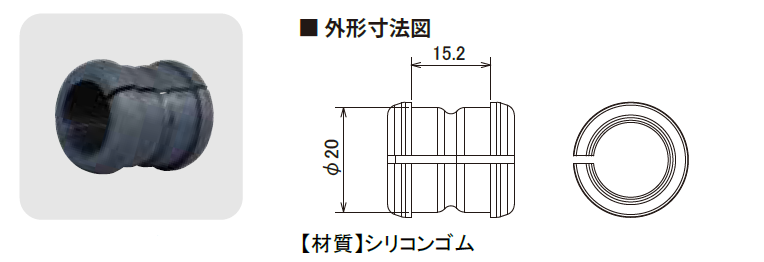

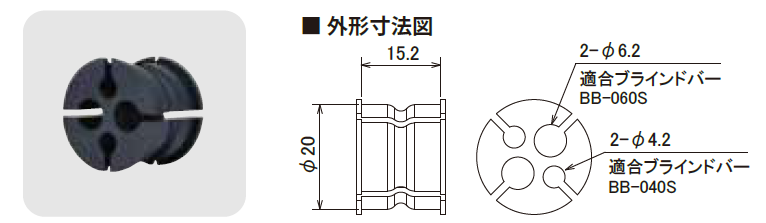

専用ゴムブッシュ( オプション)

■ 型式・仕様

型式 適合電線径(mm) 適合品型式 本体色 本体質量< 販売単位
GCH-TM φ3~4(2穴)
φ5~6(2穴)
CH-TM1
CH-TM2
CH-TMH1
CH-TMH2
約5g 5個

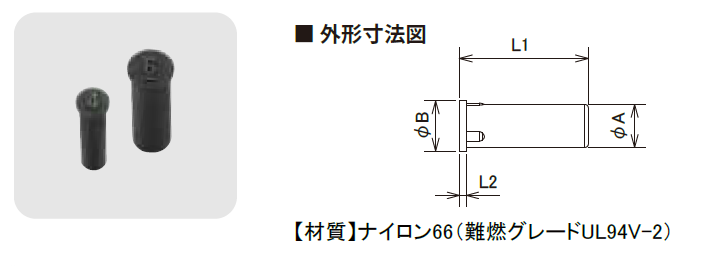

ブラインドバー(オプション)

■ 型式・仕様

型式 適合穴径(mm) 本体色 本体質量 販売単位 A B L1 L2
BB-040S φ4.0 約0.5g 10個 4 5 16 1
BB-060S φ6.0 約1.0g 6 7 18

専用ゴムアダプタ( オプション)

■ 型式・仕様

型式 適合ゴムブッシュ 適合品型式 本体色 本体質量 販売単位
GCH-TM-ADG13 G13-※※ CH-TM1
CH-TM2
CH-TMH1
CH-TMH2
約5g 5個

■ 適合ゴムブッシュ一覧 耐候性は青色、耐油性は黒色です。

型式 穴径 タイプ 材質 本体質量 販売単位
G13-09RSE φ6 ※1 耐候性 EPDM 約5g 10個
G13-09RS 耐油性 NBR
G13-09ARSE φ9 耐候性 EPDM 約4g
G13-09ARS 耐油性 NBR
G13-09BRSE φ6 ※2 耐候性 EPDM 約1g
G13-09BRS 耐油性 NBR
G13-11RSE φ11.5 耐候性 EPDM 約3g
G13-11RS 耐油性 NBR
G13-13RSE φ13 耐候性 EPDM 約2g
G13-13RS 耐油性 NBR
G13-334RSE φ3.3 4穴 耐候性 EPDM 約4g
G13-334RS 耐油性 NBR
G13-404RSE φ4 4穴 耐候性 EPDM
G13-404RS 耐油性 NBR
G13-503RSE φ5 3穴 耐候性 EPDM
G13-503RS 耐油性 NBR

※1 G13-09ARS(E)とG13-09BRS(E)のセット品です。  ※2 G13-09ARS(E)に差し込んでご使用ください。

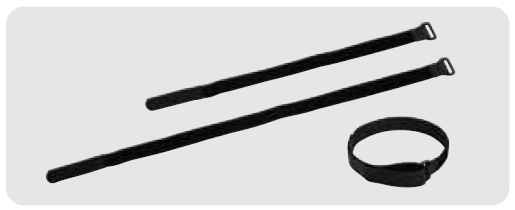

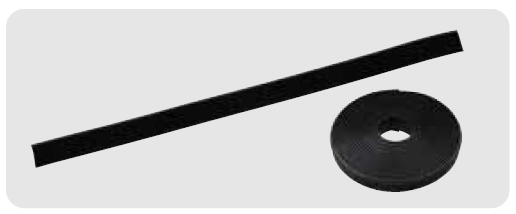

専用固定バンド( オプション)

ホルダー部(ケーブルマウント形状)用・固定部用

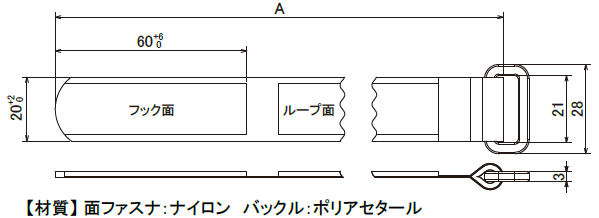

■ 外形寸法図

型式・仕様

型式 幅(mm) 面ファスナ
長さ(mm)
使用範囲(mm) 使用周囲温度 本体色 本体質量 販売単位 A
直径 円周
BCH-20-370 20 370 φ75~98 235~310 -10~+80℃ 約4g 5本 370
+15
0
BCH-20-510 510 φ98~143 305~450 約5g 510
+18
0

ホルダー部(ケーブルマウント形状)用

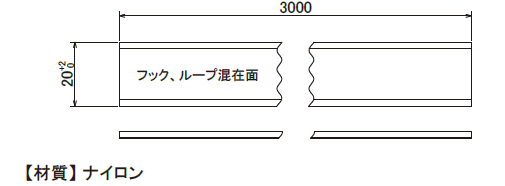

■ 外形寸法図

型式・仕様

型式 幅(mm) 面ファスナ
長さ(mm)
使用周囲温度 本体色 本体質量 販売単位
BCH-20-3000DP 20 3000 ※3 -10~+80℃ 約22g 1本

※3 対象物の長さに合わせて切断し使用できます。
