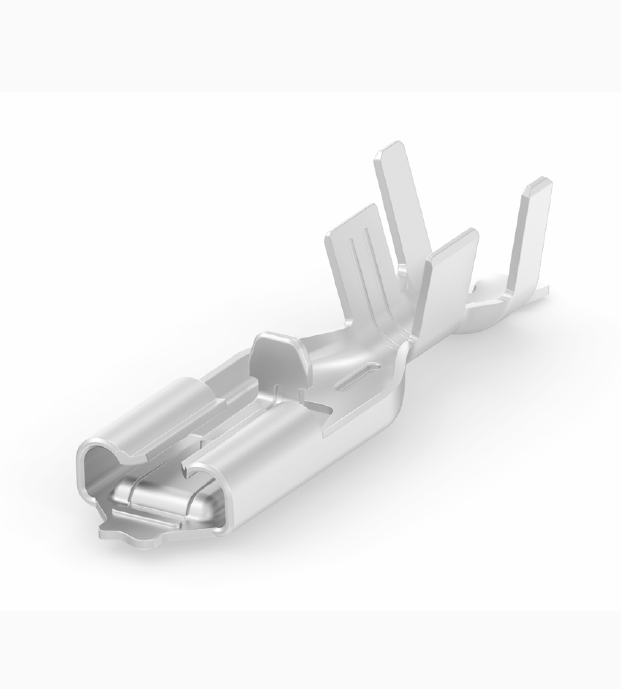

大電流タブ用ポジティブロック187(4.8mm)リセプタクル
低挿入力（LIF）リセプタクルと高通電容量

大電流タブ用187(4.8mm)ポジティブロックリセプタクルは、スペースに制約のある電線対電線および電線対基板接続のために設計された、コンパクトで人間工学に基づいた端子です。既存の187（4.8mm）ポジティブロックリセプタクルシリーズに新しくラインアップを追加しました。
本製品は、高電流アプリケーション用の厚い0.8mmタブに対応します。ポジティブロックリセプタクルは、低挿入力（LIF）設計により組立サイクルタイムを短縮し、高保持力のロックラッチにより不用意な抜けを防ぐなど、人間工学に基づいた組立機能を備えています。

特徴

• 低挿入力（LIF）端子により、人間工学に基づいた組み立てを実現
• ポジティブロッキングラッチにより、音による嵌合確認と高い保持力で確実な接続を実現
• ロック解除機能により、タブからの抜去が容易
• 電線圧着と基板取り付けの両方のクイックコネクトタブに対応

電気

• 定格電流：15A
• 定格電圧AC600V
• ワイヤサイズ：AWG22-14

機械的特性

• タブ幅：187サイズ（4.8mm）
• タブの厚さ：0.8mm
• 最大挿入力：27N

材料

• 母材：黄銅
• めっき：錫

規格と仕様

• IEC 61210
• 製品規格：108-106654
• 取付適用規格：114-106654

リソース

TE Connectivityのポジティブロックリセプタクル製品および互換製品の詳細については、以下のリソースを参照してください

• ポジティブロック端子 製品ウェブページ
• FASTON クイックコネクト端子カタログ

アプリケーション

大電流タブ用ポジティブロック4.8mmリセプタクル
