新製品 タイコエレクトロニクス（TE Connectivity）
D-1200(高電圧型)の新極数(10pos 16pos)が追加
[ インダストリアル新製品ニュース]
ダイナミックD-1200 ヘッダー新極数リリース
TEコネクティビティは、ダイナミックD-1200シリーズのヘッダーラインナップとして水平タイプ10極、16極を新たに開発・販売開始いたしました。
コントロール基板等の基板対電線接続用コネクタとして幅広いソリューションをお届けいたします。
D-1200D 2列型の高電圧タイプ – ピッチ2.5mm
製品型番基板取付タブヘッダー水平タイプ
| 極数 | キーイング | めっき | 色 | 型番 | 寸法mm | ||
|---|---|---|---|---|---|---|---|
| A | B | C | |||||
| 4 | X | 金 | 黒 | 1-1827876-2 | 7.6 | 15.0 | 11.8 |
| スズ | 黒 | 1-2348455-2 | |||||
| Y | 金 | 黒 | 2-1827876-2 | ||||
| 6 | X | 金 | 黒 | 1-1827876-3 | 10.1 | 15.0 | 11.8 |
| スズ | 黒 | 1-2348455-3 | |||||
| Y | 金 | 黒 | 2-1827876-3 | ||||
| 8 | X | 金 | 黒 | 1-1827876-4 | 12.6 | 15.0 | 11.8 |
| スズ | 黒 | 1-2348455-4 | |||||
| Y | 金 | 黒 | 2-1827876-4 | ||||
| 10 | X | 金 | 黒 | 1-1827876-5 NEW! | 15.1 | 15.0 | 11.8 |
| 12 | X | 金 | 黒 | 1-1827876-6 | 17.6 | 15.0 | 11.8 |
| スズ | 黒 | 1-2348455-6 | |||||
| 16 | X | 金 | 黒 | 1-1827876-8 NEW! | 22.6 | 15.0 | 11.8 |
| 20 | X | 金 | 黒 | 1-1827876-0 | 27.6 | 15.0 | 11.8 |
| スズ | 黒 | 1-2348455-0 | |||||
| Y | 金 | 黒 | 2-1827876-0 | ||||

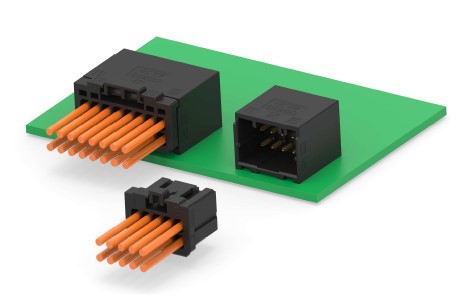

イメージ
＊ 特殊な電線を適用された場合等、電線サイズと被覆外径の組み合わせによってはご使用いただけない場合がございます。
＊ 当資料に記載している内容と弊社正式図面・規格等に相違がある場合は弊社正式図面・規格類の記述内容が優先されます。
＊ 各種規格、仕様の詳細につきましては、弊社正規代理店又は、弊社営業担当窓口までご連絡をお願い致します。
