小型モータ用圧接（IDC)マグネットワイヤー端子 MAG-MATE 端子

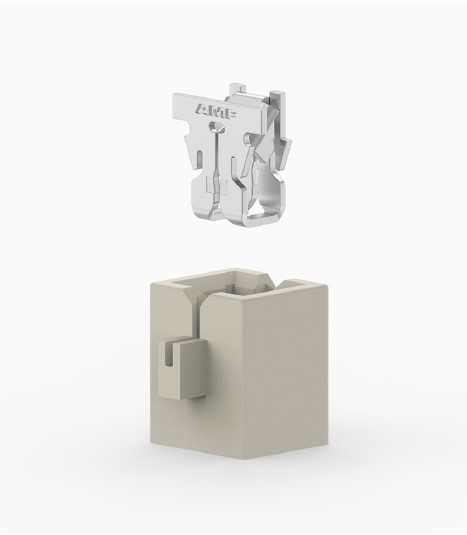

200 BOX MAG-MATE端子
小型モーター用圧接（IDC）マグネットワイヤー端子
TE Connectivityでは、マグネットワイヤー接続がよりコンパクトな設計できるよう、200 Box MAGMATE
端子を開発しました。これらの端子は、従来の300 Box MAG-MATE端子よりも体積が最大30%少
なくなっており、より幅広いサイズの銅およびアルミマグネットワイヤーに対応しています。圧接（IDC）技
術が組み込まれており、この端子を使用して合理的かつコスト効率よく組み立てることができる信頼性
の端子となります。
電気的特性
- 定格電圧： お客様のアプリケーションに基づく
- 定格電流：ワイヤー範囲に基づく
- 電線サイズ（AWG）
– 銅線：AWG30-AWG21
– アルミ線：AWG26-AWG20
材料
- ベース：黄銅
- メッキ：スズメッキ
機能
- コンパクトなモーターに適した省スペース設計
- AWG30-AWG21銅線およびAWG26-AWG20アルミマグネットワイヤーに適合
- マグネットワイヤー端子が、信頼性とコスト効率が高く、効率的な接続を実現
その他の資料
- 製品仕様：108-2012
- アプリケーション仕様
- MAG-MATE端子製品ページ
– 取付適用規格子：114-160157
– リード線ポークイン端子：114-2050
アプリケーション
200 BOX MAG-MATE端子
マグネットワイヤー端子
| 電線の種類 | 電線サイズmm/AWG | 部品番号 |
|---|---|---|
| 銅 | 0.25-0.36/ 30-27 | 2238249-1 |
| アルミニウム | 0.40-0.45/ 26-25 | |
| 銅 | 0.36-0.51/ 27-24 | 2401610-1 |
| アルミニウム | 0.45-0.57/ 25-23 | |
| 銅 | 0.45-0.64/ 25-22 | 2401612-1 |
| アルミニウム | 0.57-0.72/ 23-21 | |
| 銅 | 0.64-0.72/ 22-21 | 2399687-1 |
| アルミニウム | 0.72-0.81/ 21-20 |
リード線端子
| 接触タイプ | 電線サイズmm/AWG | 部品番号 |
|---|---|---|
| 右旗型タブ | 0.13-0.30/ 26-22 | 2398997-1 |
| 左旗型タブ | 0.13-0.30/ 26-22 | 2398997-2 |
| ストレートタブ | 0.30-0.80/ 22-18 | 2403091-1 |
