新製品 サムテック（SAMTEC）

PRFIA-SMPMスプリングタイプシリーズ


 

SAMTEC　新製品リリース情報

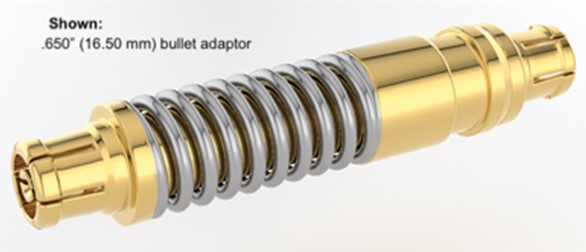

製品名 PRFIA-SMPMスプリングタイプシリーズ
概要 PRFIA-SMPAシリーズは銃弾型のアダプタにてSMPMシリーズと組み合わせることにより、基板間でのRF接続にあたり、挿入時の基板軸ズレを気にしないで容易に解決できるユニークなRFコネクタ。この度PRFIA-SMPシリーズに新たにスプリングを搭載したバリエーションをラインナップ、今までの軸ズレ許容と合わせ、基板間距離のバリエーションにも対応、さらにスプリング搭載にて篏合回数が増加しても安定した信号品位を維持。
特長
  • PRFIA-SMPM-J-J-SP-1：単体として最大長10.45㎜、最短長9.65㎜。
  • PRFIA-SMPM-J-J-SP-2：単体として最大長16.50㎜、最短長13.96㎜。
  • スプリング搭載にてコンタクト軸ズレを許容、65GHzまで安定した性能。
  • 0.25㎜の軸ズレを許容、これにより特に多数個同時使用にその特徴が有効化、リターンロスに貢献。
  • スプリング搭載にてスタック高さや篏合までの距離を許容。
  • 多数個同時使用ならびに高密度に貢献、また振動環境下に最適。
  • 接点部ベリリウム銅。
  • 金メッキ仕上げ、ニッケルメッキ下地。
  • 篏合対象：SMPM, GPPB, GPPC (Magnum RF block)。
仕様
  • インピーダンス：50Ω
  • 周波数：DC to 65GHz
  • VSWR: 1.50 (40GHz to 65GHz)
  • 接触抵抗値：最大6.0mΩ
  • 定格電圧：250V
  • 絶縁抵抗値：5,000MΩ以上
用途
  • 軍事用、航空宇宙用
  • 衛星通信システム
  • 試験ならびに測定装置
  • 高密度アレイ（フェーズドアレーなど）
発売日 2023年10月 価格 弊社代理店より回答
製造発売元 会社名：　サムテック　ジャパン　エルエルシー
所在地：　横浜市港北区新横浜3-17-6　イノテックビル3F
ＴＥＬ：　045-475-1385　　　　　　ＦＡＸ：　045-475-1340
代表者名：　林　律雄
