新製品 タイコエレクトロニクス（TE Connectivity）

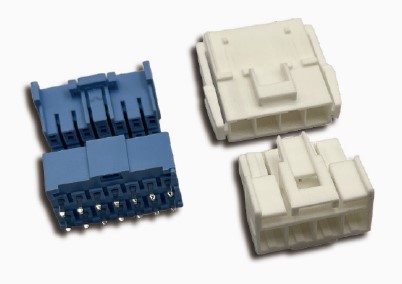

高電流接続（HCI）コネクタ
TE Connectivity（TE）の電線対基板および電線対電線の高電流接続（HCI）コネクタは、 4.0mmと6.2mmピッチの２タイプをご用意しております。このコネクタは、DIPタイプによる垂直基板実装に対応し、正方形ペグにより業界標準製品との製品互換性を実現します。HCI製品は、デバイスを経由させて信号や高電力を流す必要がある場所であればどこでも使用することができます。
アプリケーション
事業および小売り用設備
- 事業用設備
- プリンタ
- コピー機
産業分野
- ロボット工学
- 工業制御
- 製造設備
生活家電
- 冷蔵庫
- エアコン装置
- 食器洗浄機
主な利点
- 柔軟な設計を実現
- コスト効果に優れた電線対基板、および電線対電線
- キーイングにより、組み立て時の誤接続を防止
- 業界標準設計との互換性あり
製品特性
- 4.0mmおよび6.2mmピッチ
- ストレートPCBマウント
- 正方形のペグ
- 最大20A
- DIPタイプによる基板実装
型番
HCI 4.0
| タイプ | AWG 20-16 | AWG 26-22 |
|---|---|---|
| ソケット端子 | 2420268-1 | 2420268-2 |
| タイプ | 色 | 極数 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6（複列） | 8（複列） | 10（複列） | 12（複列） | 14（複列） | ||
| ソケットハウジング | 青色 | 2420266-2 | 2420266-3 | 2420266-4 | 2420266-5 | 2420266-6 | 2420266-8 | 1-2420266-0 | 1-2420266-2 | 1-2420266-4 |
| 黄色 | 2-2420266-2 | 2-2420266-3 | – | – | – | – | – | – | – | |
| 赤色 | – | 3-2420266-3 | – | – | – | – | – | – | – | |
| 垂直ヘッダ | 青色 | 2423324-2 | 2423324-3 | 2423324-4 | 2423324-5 | 2423324-6 | 2423324-8 | 1-2423324-0 | 1-2423324-2 | 1-2423324-4 |
| 黄色 | 2-2423324-2 | 2-2423324-3 | – | – | – | – | – | – | – | |
| 赤色 | – | 3-2423324-3 | – | – | – | – | – | – | – | |
HCI 6.2
| タイプ | 2408841-5 | 2408841-4 |
|---|---|---|
| ピン端子 | 2408841-5 | 2408841-4 |
| ピン端子ソケット端子 | 2408840-5 | 2408840-4 |
| タイプ | 色 | 極数 | |||
|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | ||
| レセプタクルハウジング | 白色 | 2408818-1 | – | 3-2408818-3 | 3-2408818-4 |
| 赤色 | 1-2408818-1 | 6-2408818-2 | 6-2408818-3 | 6-2408818-4 | |
| 青色 | 5-2408818-1 | 7-2408818-2 | 7-2408818-3 | 7-2408818-4 | |
| タイプ | 色 | 極数 | |||||
|---|---|---|---|---|---|---|---|
| 1 | 2（内側ロック） | 2（外側ロック） | 3（内側ロック） | 3（外側ロック） | 4 | ||
| プラグハウジング | 白色 | 2408780-1 | 2408780-2 | 3-2408780-2 | 2408780-3 | 3-2408780-3 | 3-2408780-4 |
| 赤色 | 1-2408780-1 | 1-2408780-2 | 6-2408780-2 | 1-2408780-3 | – | 6-2408780-4 | |
| 青色 | 5-2408780-1 | 5-2408780-2 | 7-2408780-2 | 5-2408780-3 | 7-2408780-3 | 7-2408780-4 | |
