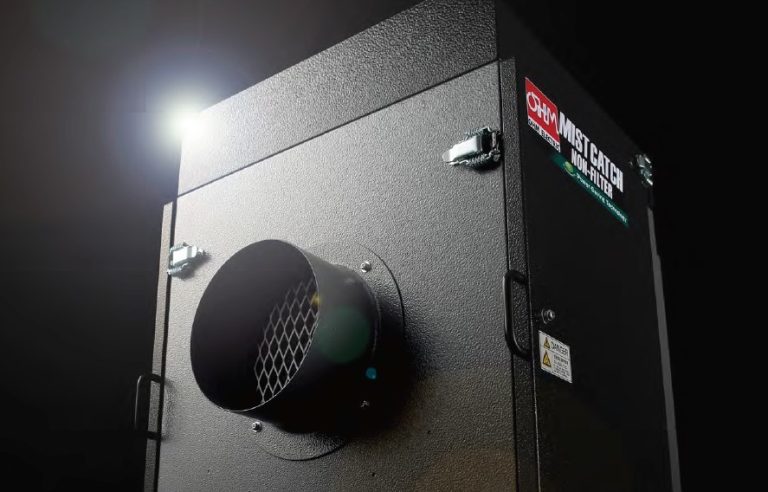

次世代型オイルミストコレクター「MIST CATCH OMC-N3」がついに誕生!!
エコでクリーンな未来を目指す、
次世代型オイルミストコレクタ「MIST CATCH」
無駄なくとことんシンプルに。
構造を徹底的に見直した独自の最適設計により、少ないエネルギーで高い捕集力を実現しました。

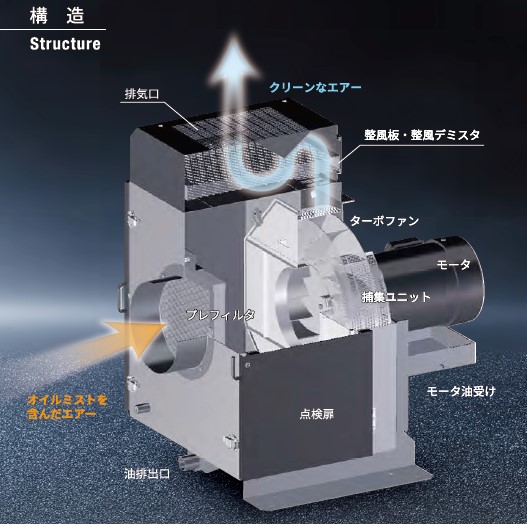

構造

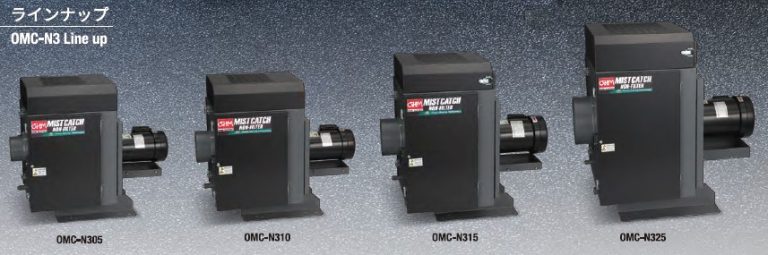

ラインナップ
- 業界No.Iの省エネ性
- 高捕集効率
- 小型・軽量化
- 優れたメンテナンス性
- 自動洗浄ユニット
当社比最大56%ダウン!

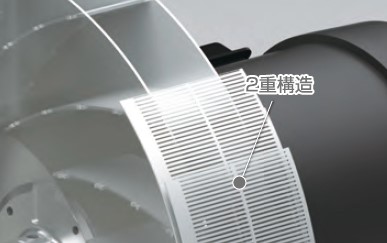

ファンの外形や羽根の形状、風洞による風の流れを最適化し、風量、捕集能力を維持したまま驚きの省エネ性を実現しました。
ファンの外形や羽根の形状、風洞による風の流れを最適化し、風量、捕集能力を維持したまま驚きの省エネ性を実現しました。
衝突力を極限まで高めた捕集ユニットを搭載。
オイルミストをより多く衝突させることで、捕集が難しい微細なオイルミストも逃さずキャッチします。
オイルミストをより多く衝突させることで、捕集が難しい微細なオイルミストも逃さずキャッチします。
風の流れを追求した最適設計で、サイズ・重さともに当社比40%ダウンの大幅な小型化を達成。設置時に作業者の負担を軽減でき、設置場所の省スペース化も実現します。

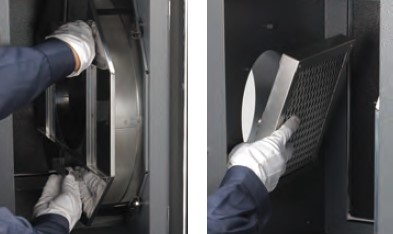

左右2ヵ所に点検扉を設け、本体内部にも広いスペースを確保。どの設置方向でも捕集ユニットを容易に取り出すことができます。プレフィルタはマグネット式で簡単に脱着可能です。

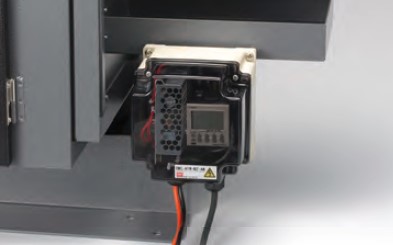

オプションの自動洗浄ユニットを取付けることで、捕集 ユニットのメンテナンスサイクルを長期化。メンテナンスにかかる手間やコスト、時間を大幅に軽減できます。
型式・仕様
型式 | OMC-N305 | OMC-N305H | OMC-N310 | OMC-N310H | OMC-N315 | OMC-N315H | OMC-N325 | OMC-N325H | |
---|---|---|---|---|---|---|---|---|---|
最大風量(周囲+25℃) | 4.5/5.0m3/min | 8.0/10.0m3/min | 12.5/15.0m3/min | 20.0/23.0m3/min | |||||
最大静圧(周囲+25℃) | 0.56/0.79kPa | 0.63/0.88kPa | 1.08/1.50kPa | 1.59/2.20kPa | |||||
捕集効率 | 99%以上(2µm以上の粒子径) | 98%以上(1µm以上の粒子径) | 99%以上(2µm以上の粒子径) | 98%以上(1µm以上の粒子径) | 99%以上(2µm以上の粒子径) | 98%以上(1µm以上の粒子径) | 99%以上(2µm以上の粒子径) | 98%以上(1µm以上の粒子径) | |
定格電圧(50/60Hz) | 三相 AC200V / 200 ‒ 220V | ||||||||
モータ定格出力 | 0.2kW(2P) | 0.4kW(2P) | 0.75kW(2P) | 1.5kW(2P) | |||||
モータ効率 | – | 76.8/76.8-77.6% | 81.5/81.1-82.5% IE3/IE3-IE3 |
85.8/85.6-86.0% IE3/IE3-IE3 |
|||||
定格消費電流(周囲+25℃) | 0.9/0.9-0.9A | 1.4/1.4-1.4A | 2.3/3.0-2.9A | 4.1/5.9-5.6A | |||||
最大消費電流(周囲+25℃) | 1.1/1.0-1.0A | 1.9/1.7-1.7A | 4.0/3.9-3.6A | 7.1/7.1-6.4A | |||||
使用周囲温度 | 0~+40℃ | ||||||||
使用周囲湿度 | 85%RH以下 結露無き事 | ||||||||
騒音(A特性) | 約69/72dB | 約74/76dB | 約76/79dB | ||||||
最高吸引温度 | +80℃ | ||||||||
適合 | EMC指令 | – | EMI:EN61000-6-4 EMS:EN61000-6-2 | ||||||
機械指令 | – | EN ISO/12100 EN60204-1 過電圧カテゴリⅡ、汚染度3 | |||||||
環境対応 | RoHS2 | ||||||||
吸入口径 | Ø98mm | Ø123mm | Ø148mm | Ø198mm | |||||
塗装色 | 粉体塗装: 鈍色(N4相当)、黒色(N1相当) | ||||||||
本体質量 | 25.0kg | 40.0kg | 56.0kg | ||||||
ドレン排出口 | Ø31パイプ |
※OMC-N305(H)を除く

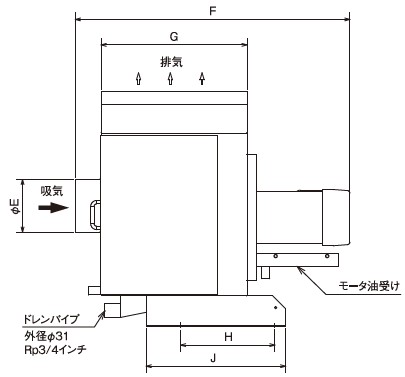

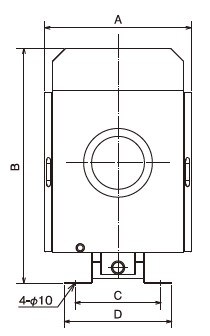

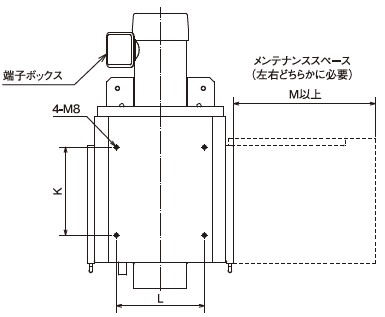

外形寸法図
A | B | C | D | E | F | G | H | J | K | L | M | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
OMC-N305(H) | 341 | 546.5 | 180 | 250 | 98 | 642.5 | 340 | 200 | 325 | 205 | 205 | 330 |
OMC-N310(H) | 341 | 546.5 | 180 | 250 | 123 | 640 | 340 | 200 | 325 | 205 | 205 | 330 |
OMC-N315(H) | 436 | 632 | 200 | 300 | 148 | 678 | 330 | 220 | 335 | 245 | 290 | 400 |
OMC-N325(H) | 499 | 760 | 250 | 380 | 198 | 763.5 | 375 | 280 | 420 | 304 | 364 | 470 |
