新製品 TE Connectivity Japan

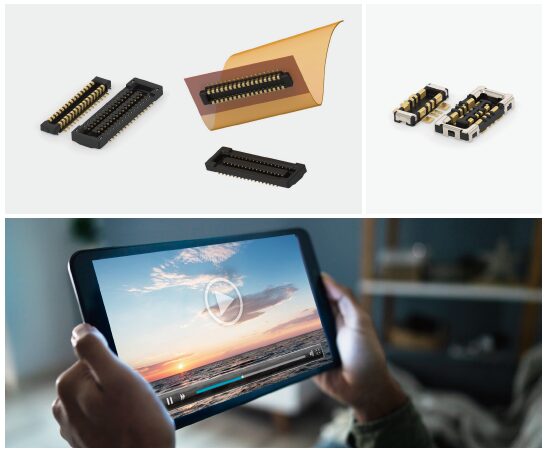

ファイン ピッチ基板対基板コネクタシリーズ
ファイン ピッチ基板対基板コネクタシリーズ
クイックリファレンスガイド
小さな空間における高い信頼性は、TEのファイン ピッチ基板対基板コネクタとシールド付き基板対FPCコネクタによってもたらされます。これらのコネクタは堅牢な耐久性が特長の固定金具を備え、柔軟な設計を可能にし、今日の多彩なスマートデバイスのニーズに応える効果的なソリューションとして役割を果たします。
主な特性
- 0.4mmピッチ
- 8極から40極の極数を利用可能
- 0.8mmから0.98mmまでのスタック高さ
- 2.0mmから2.98mmまでの幅
利点
- 必要なコンポーネント数とツーリングプラットフォームの大きさを抑えることでより優れたコスト効果を実現
- 十分な吸着エリアを備えた超小幅ボディ
- 柔軟な設計で、極数の拡張が可能に
- Ni （ニッケル）バリア構造が、はんだ揚げ現象の解消に貢献
アプリケーション
カメラ、センサ、ディスプレイに関連するすべてのIoTアプリケーション
- ホーム＆セキュリティ – スマート ホーム コントロール パネル、カメラ付きの玄関ベル/小型ロッカー、サーモスタット制御パネル、モニタリング装置、ロボット掃除機
- 家電 – ワイヤレス イヤホン、タブレット、VR（仮想現実）ゴーグル、装着型機器、ドローン、スマートフォン
- 車両 – ナビゲーション機器、ドライブ レコーダー、自動運転車
- 商業施設 – 店頭端末、セルフチェックアウト機、セキュリティシステムパネル
- 産業施設 – 堅牢なモバイル機器、倉庫用ロボット

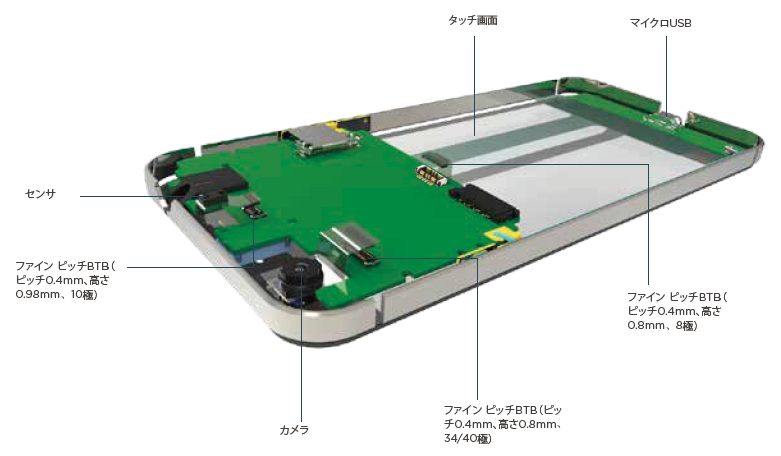

アプリケーションの例
0.4MMピッチBTBコネクタ
十分な吸着エリアを備えた超小幅ボディ
主な寸法
1. 1.36mm
2. 2.52mm
3. 1.36mm
4. 2.52mm
5. 金属製ペグ：PCB上での保持力を向上
1. 1.36mm
2. 2.52mm
3. 1.36mm
4. 2.52mm
5. 金属製ペグ：PCB上での保持力を向上

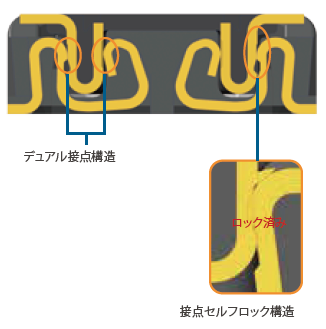

高い接触信頼性
シリーズ
| 外観 | 型番 | 型番詳細 | 極数 | ピッチ | スタック高さ | 幅 | 長さ |
|---|---|---|---|---|---|---|---|
 |
1-2201196-0 | 0.4Mmファイン ピッチBTBプラグ | 10 | 0.4mm | 0.98mm | 2.03mm | 3.21mm |
| 1-2201197-0 | 0.4MmファインピッチBTBリセプタクル | 10 | 0.4mm | 0.98mm | 2.98mm | 4.22mm | |
 |
2-2363962-0 | 0.4Mmファイン ピッチBTBプラグ | 20 | 0.4mm | 0.8mm | 2.0mm | 5.56mm |
| 2-2363961-0 | 0.4Mmファイン ピッチBTBリセプタクル | 20 | 0.4mm | 0.8mm | 2.58mm | 6.5mm | |
| 2-2363962-4 | 0.4Mmファイン ピッチBTBプラグ | 24 | 0.4mm | 0.8mm | 2.0mm | 6.36mm | |
| 2-2363961-4 | 0.4Mmファイン ピッチBTBリセプタクル | 24 | 0.4mm | 0.8mm | 2.58mm | 7.3mm | |
 |
3-2363962-0 | 0.4Mmファイン ピッチBTBプラグ | 30 | 0.4mm | 0.8mm | 2.0mm | 7.56mm |
| 3-2363961-0 | 0.4Mmファイン ピッチBTBリセプタクル | 30 | 0.4mm | 0.8mm | 2.58mm | 8.5mm | |
| 4-2363962-0 | 0.4Mmファイン ピッチBTBプラグ | 40 | 0.4mm | 0.8mm | 2.0mm | 9.56mm | |
| 4-2363961-0 | 0.4Mmファイン ピッチBTBリセプタクル | 40 | 0.4mm | 0.8mm | 2.58mm | 10.5mm | |
 |
3-2396002-4 | 0.4Mmファイン ピッチBTBプラグ | 34 | 0.4mm | 0.8mm | 2.16mm | 8.26mm |
| 3-2396001-4 | 0.4Mmファイン ピッチBTBリセプタクル | 34 | 0.4mm | 0.8mm | 2.69mm | 9.2mm | |
 |
2386587-1 | 0.4Mmファイン ピッチBTBプラグ | 8 | 0.4mm | 0.8mm | 2.60mm | 3.86mm |
| 2386586-1 | 0.4Mmファイン ピッチBTBリセプタクル | 8 | 0.4mm | 0.8mm | 2.60mm | 4.90mm |
よくある質問
-
- TEのファイン ピッチ基板対基板コネクタのスタック高さはどのくらいですか？
ファイン ピッチ基板対基板コネクタのスタック高さは、0.8mmから0.98mmまでです。
-
- ファイン ピッチ基板対基板コネクタのピッチの要件はどのくらいですか？
TEは、0.4mmピッチ製品を提供します。
-
- TEのファイン ピッチ基板対基板コネクタの極数はどのくらいですか？
TEは、8~40極の極数のファイン ピッチ基板対基板コネクタを提供します。
-
- TEのファイン ピッチ基板対基板コネクタの主なアプリケーションは何ですか？
本製品シリーズは、堅牢なモバイル機器、ウェアラブル機器、ゲーム コンソール、POS、PDA、タブレットPC、スポーツ カメラ、ドローン、超軽量デバイス、ノートブックPC、ロボット掃除機、車両ナビゲーション システムやゲーミング コンソールのカメラ アプリケーションに採用することができます。
-
- それぞれのアプリケーションについて、特定の電流定格に合わせる必要があるのですか？
通常、ファイン ピッチ基板対基板コネクタは、信号接点のために定格0.3Aから0.5Aとなっています。TEはまた、電源ピンのために最大12Aのファイン ピッチ基板対基板コネクタを提供しており、これは電源/バッテリー接続のためのアプリケーションに採用することができます。仕様の詳細については、TEの製品規格をご確認ください。
