新製品 壬生電機製作所

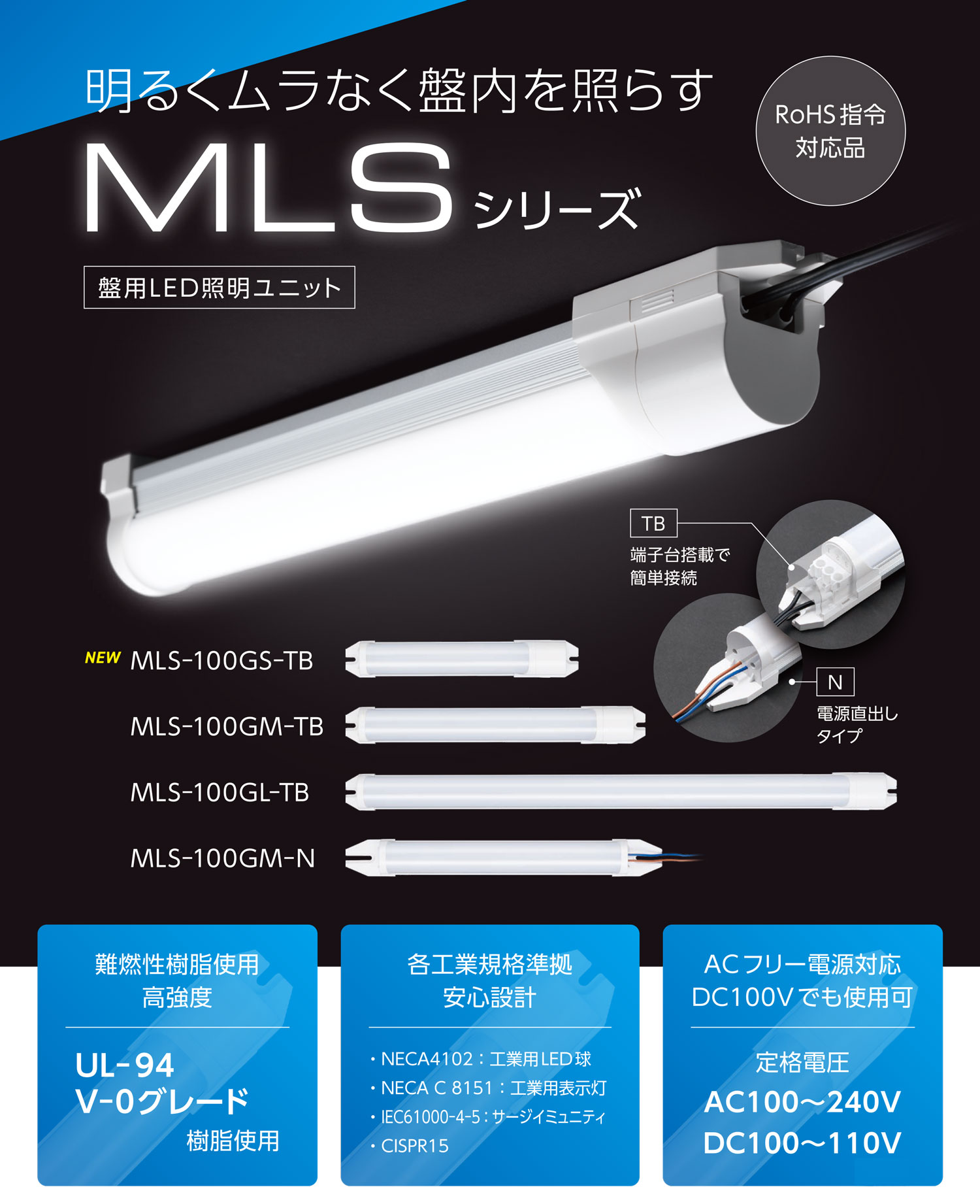

盤内用LED照明『MLSシリーズ』にショートタイプが新発売！
明るくムラのない光で盤内を万遍なく照らし、メンテナンス効率を高めます。
3極端子台付のTBシリーズと、電線直出しで低コストのNシリーズをラインナップ。
端子台は保護キャップ付でスッキリ収まります。
端子台は保護キャップ付でスッキリ収まります。

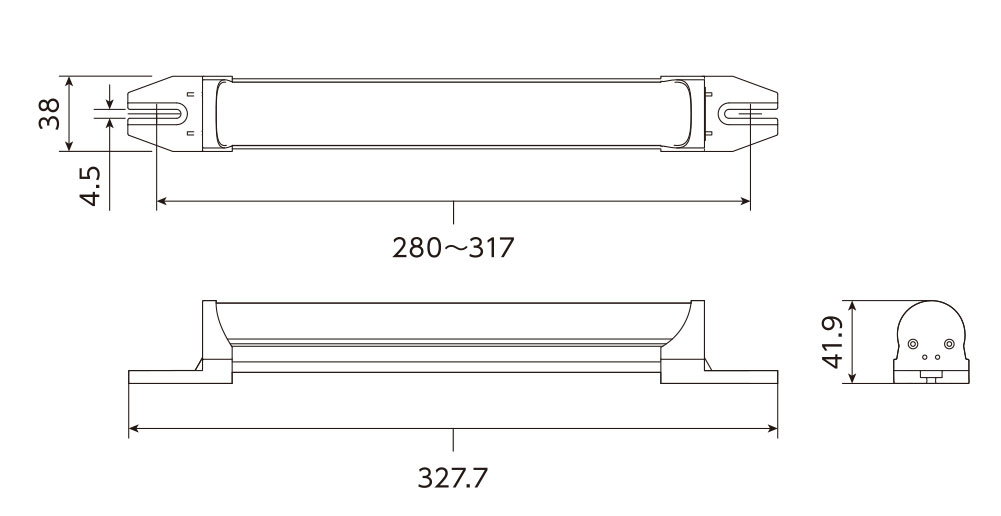

外形概略寸法図

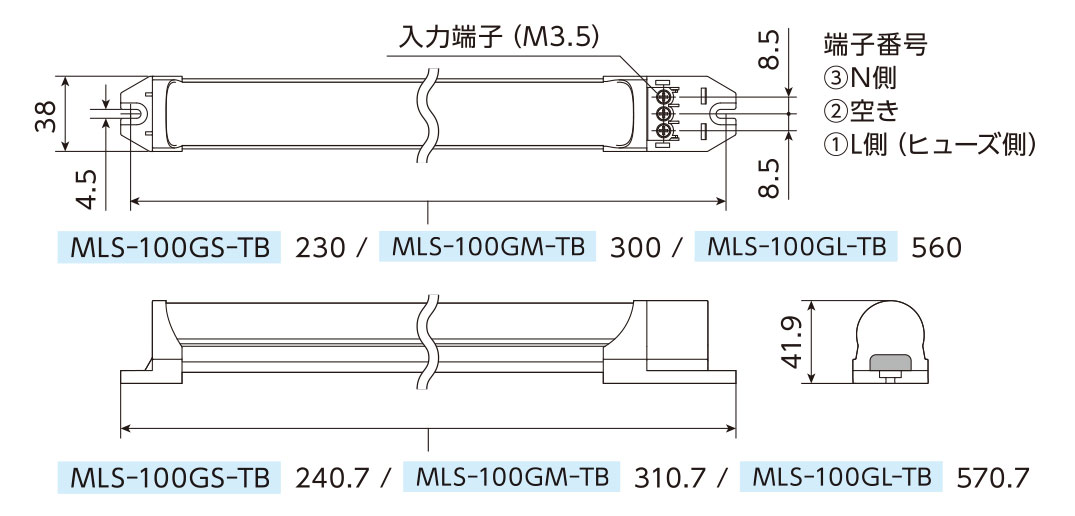

MLS-100GS-TB / MLS-100GM-TB / MLS-100GL-TB
MLS-100GM-N
仕様
| 定格・仕様 | MLS-100GS-TB | MLS-100GM-TB | MLS-100GL-TB | MLS-100GM-N |
|---|---|---|---|---|
| 定格電圧（電圧範囲） | AC100V-240V 50/60Hz (AC90V~264V)、 DC100V~110V (DC90V~121V) | |||
| 消費電力(typ.) | 3W at 110V | 5W at 110V | 10W at 110V | SW at 110V |
| 耐電圧 | 2000VAC 1分間 | |||
| 絶縁抵抗 | 10OMQ以上(DCSOOVメガ） | |||
| 使用周囲温度 | -20~60℃（但し、 結露しないこと） | |||
| 使用相対湿度 | 15~85%RH（但し、 結露しないこと） | |||
| 保存温度 | -20~60℃（但し、 結露しないこと） | |||
| 取付ネジ（締付トルク） | M4 3点セムス［大径］（1.2~1.8Nm) 取付ネジの締付トルクは使用条件により変わリますので目安としてください。 |
|||
| 端子ネジ（締付トルク） | M3.5X8 3点セムス［小径］（0.8~1.2Nm) | － | ||
| 使用電線 | 各端子2sq電線X2本接続可 | AWG20X1m直出し | ||
| LED寿命 | 40000時間 | |||
| 保護構造 | IP20 | |||
| 環境規制 | RoHS2指令対応 | |||
| 発光色 | 白 | |||
| 色温度 | 6500K土300K | |||
| 光束 | 360lm（土10%) | 550lm（士10%) | 1100lm（士10%) | 550lm（士10%) |
| 参考照度(1m) | 100Lx | 150Lx | 150Lx | 150Lx |
| 適合規格 | NECA 4102、 NECA C 8151、|EC61000-4-5、 CISPR15 | |||
| 主要部品材料 | 本体：アルミ エンドソケット、 保護カバー、 端子台エンドソケット、 キャップ、 脱落防止カバー：PC (UL94V-0) |
本体：アルミ／エンドソケット、 保護カバー：PC (UL94V-0) | ||
| 質量 | 約130g | 約155g | 約240g | 約150g |
MLS-100GS-TB、MLS-100GM-TB、MLS-100GL-TB、 MLS-100GM-Nは盤用／装置用照明に向けた専用設計です。
