新製品 タイコエレクトロニクス(TE Connectivity)

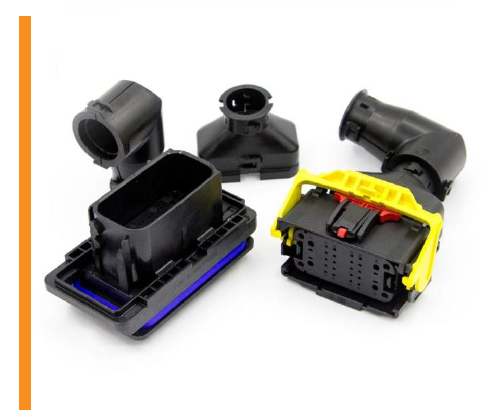

ミニレバー付きAMPSEAL16コネクタ

シーリングアプリケーション用
AMPSEAL16ミニレバー
16及び24極ハイブリッドコネクタ

  • バルクヘッド及びパススルー・アプルケーション向け 16極及び24極オプションで、シーリング されたハイブリッド電源および信号接続を提供。
  • 人間工学に基づいたレバーロック嵌合システムにより、容易な組み立てを実現。

バルクヘッドおよびパススルーアプリケーション用の新しいAMPSEAL 16ミニレバーコネクタは、過酷な環境下で使用される産業に不可欠な環境保護を提供します。人間工学に基づいたレバーロックシステムにより、容易な組み立てを実現し、一体型ダブルロックプレート(TPA)とコネクタ位置保証機構(CPA)により、不慮のロック解除を防ぎ、正確な端子の挿入を可能にします。正しいパネル嵌合に欠かせないのが、工具不要の「ドロップ&スライド」取付けクリップです。電線束やコルゲートチューブ用に、90°および180°ワイヤドレスカバーもAMPSEAL 16ミニレバーコネクタと一緒にご利用いただけます。

主な利点

  • 標準の端子位置保証機構(TPA)で端子の保持を向上させ、適切な端子の挿入を可能にし、コネクタ位置保証機構(CPA)で不慮のロック解除から保護します。
  • 工具不要の取り付け設計と「ドロップ&スライド」取り付けクリップにより、アプリケーションのコストと組み立て時間を削減します。
  • 実績のあるDEUTSCHの12号サイズを使用。および20極およびソケット端子、AMPSEAL 16ヘビーデューティスタンピング&フォーミング(HDSF)サイズ16極およびソケット端子。Mil Standard C-39029承認済み。
  • IP6K7/IP6K9Kで水や埃から保護。
  • 90°と180°のワイヤドレスカバーオプションにより、電線束やコルゲートチューブのニーズに柔軟に対応します。

型番

16極 型番
2203859-1 プラグアセンブリ、mlコン、キーA、16P
2272889-1 キャップアセンブリ、mlコネクター、キーA、16P
2203859-2 プラグアセンブリ、mlコン、キーB、16P
2272889-2 キャップアセンブリ、mlコネクター、キーB、16P
24極 型番
2203859-4 プラグアセンブリ、mlコン、キーD、24P
2272889-4 キャップアセンブリ、mlコネクター、キーD、24P

ターゲットマーケット

コネクタ仕様

  • 製品規格108-151063
  • 取付適用規格:114-151063
  • 公称電圧アーキテクチャ:12V、24V
  • 動作電圧: 550 VDC
  • 難燃性:UL HB
  • 使用温度範囲:-40℃~125
  • IP6K7/IP6K9K
