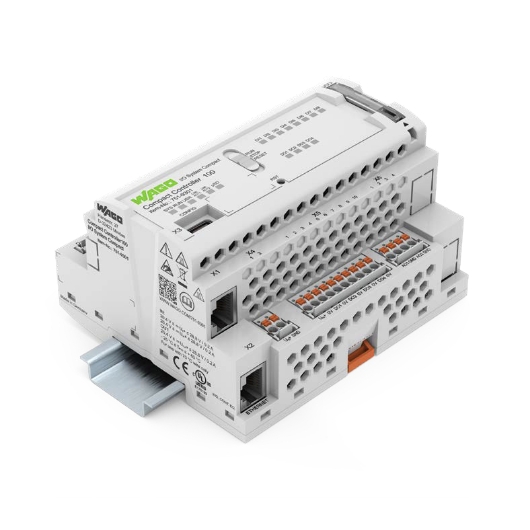

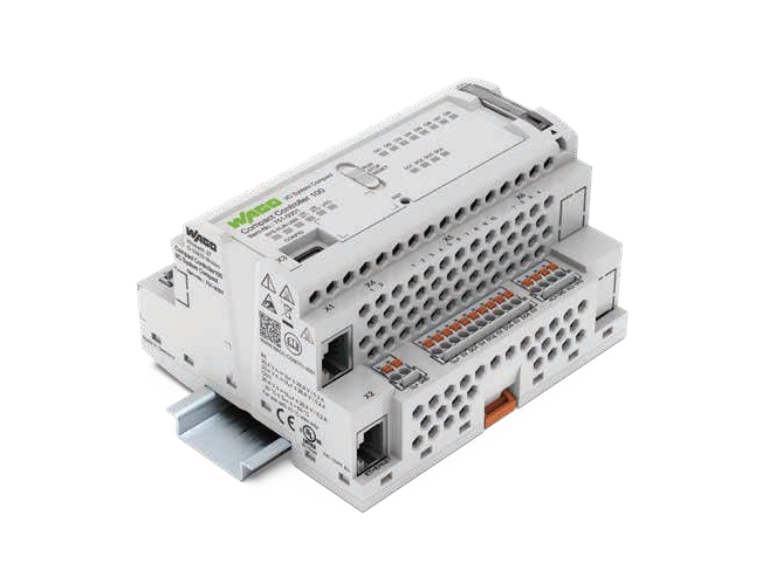

最小限のスペースで最大限の性能を発揮する I/O内蔵小型コントローラ

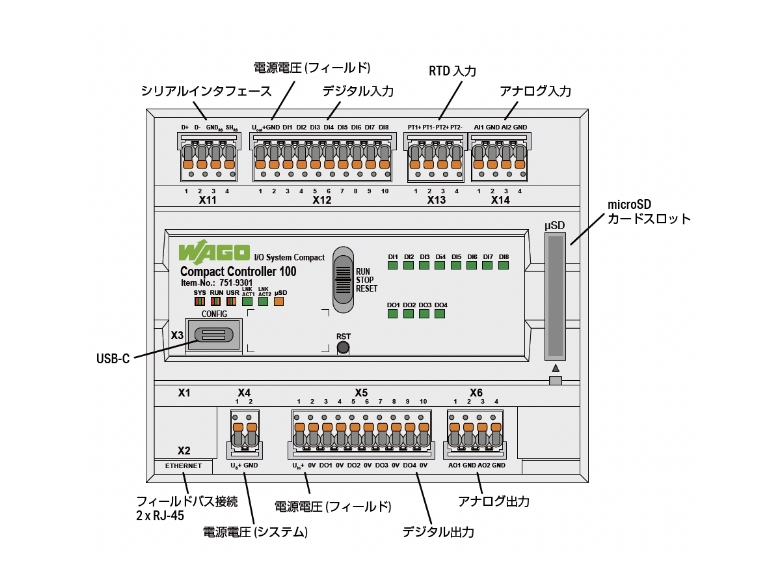

• デジタル入出力、アナログ入出力、RTD入力、シリアルポートを内蔵
• Linux® リアルタイム OS を搭載し、標準的なフィールドバスプロトコルをサポート
• SSL/TLS 暗号化によるサイバーセキュリティ、VPN、ファイアウォールに対応する機能も標準搭載
• 内蔵 Webサーバ利用でクラウドレス対応可能

CODESYS V3に対応

・ 国際標準規格 IEC61131-3に準拠した、CODESYS V3.5に対応
・ Ethernet/IP, EtherCAT, MODBUS など標準的な産業用フィールドバスに対応
・ Visualization 機能により、データの視覚化による監視画面やタッチパネルのようなHMI 画面の作成が可能
・ 6言語（LD、SFC、FBD、ST、IL、CFC）に対応し、馴染みのある環境でのコード作成が可能
・ 無償でプログラミングツール（CODESYS）の利用が可能

Docker によるコンテナの仮想化に対応

・ Dockerに標準対応し、Dockerイメージを利用して多様なアプリケーションの構築が可能
・ Dockerコミュニティ（OSS）の多数の開発が利用可能
・ 複数のアプリケーションが、大きな依存関係なしに同時に実行可能
・ Docker-Nodered では、CC100 専用のパレットを用意しており、内蔵 I/O の制御をNode-RED上で簡単に操作することが可能

BTL (BACnet Testing Laboratory) 認証取得

・ BTL認証を取得したBACnet/IPに対応
（BACnet/IP をご使用の際は、別途ライセンスが必要です。）
・ MQTT(S)、HTTP(S) に対応しており、各種クラウドサービスとの連携も可能
ビルディングオートメーションにおいて空調、ブラインド制御、温湿度、CO2 濃度、照度、人感センサなど、中央監視ともつながる統合システム構築が可能です。
また EnOcean の Energy Harvesting System を利用することで、無駄なエネルギ消費および配線を少なくすことにより、環境に優しいサステナブルなシステムを実現できます。

仕様

型番			751-9301
寸法 (mm)			108x90x55 奥行はDIN 35レールの上端からの寸法
通信			RS-485, Modbus (TCP, UDP), BACnet/IP, OPCUA, Modbus® RTU, EtherNet/IP, EtherCAT®, MQTT
ETHERNET プロトコル			DHCP, DNS, NTP, FTP, FTPS, SNMP, HTTP,HTTPS, SSH
CPU			Cortex A7; 650 MHz
動作システム			Real-time Linux (RT-Preempt patch 適用)
プログラミング			CODESYS V3.5, Node-RED
プログラミング言語 IEC 61131-3			CFC, ST, SFC, IL, LD, FBD
Visualization			Web-Visu
伝送速度			ETHERNET: 10/100 Mbit/s; RS-485: 1200 ～ 115,200 Baud
伝送媒体			ETHERNET: ツイストペア S-UTP; 100 Ω; Cat. 5; 最大ライン距離 100 m; RS-485: ツイストペア
メモリカード種類			microSD up to 32GB (動作確認済 WAGO SD カード )
メモリカードスロット			プッシュ・プッシュ方式, カバー付
メインメモリ (RAM)			512MB
内部メモリ (フラッシュ)			4GB
不揮発性メモリ (ハードウェア)			128MB
プログラムメモリ			32MB
データメモリ			128MB
不揮発性メモリ (ソフトウェア)			128MB
入力特性			Type 3 (EN 61131-2 準拠)
デジタル出力数			4
出力電流			DC 500 mA ; 短絡保護機能
アナログ入力数			2
信号タイプ (アナログ入力)			DC 0 ～ +10 V
分解能			16 bits
アナログ出力数			2
信号タイプ (アナログ出力）			DC 0 ～ +10 V
分解能			12 bits
負荷インピーダンス			負荷インピーダンス
RTD 入力数			2
温度範囲			-60 ～ 350 ℃, PT1000, Ni1000
動作温度			－25 ～ +60 ℃
認証
