DBLK パワーディストリビューションブロック ENTRELEC

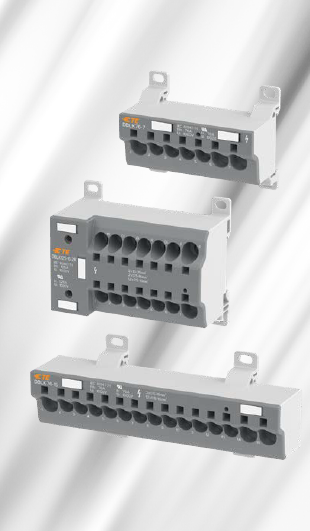

DBLK パワーディストリビューションブロック
PI-Spring (プッシュイン & スプリング) 技術
単極 7/15/16 接続, 10/16/35 mm²
最大125 A, 1000VAC – 1500VDC
取付が簡単
多くのパネル構成に対応する3つの取付オプション
- 水平・垂直DINレールマウント
- ネジ止め式パネルマウント
明確な識別
- 2つのマーキングエリア
- フラットな”SNK”マーキング面
- すぐに使えるマーキングキット（L1,L2, L3, N, PE, “+”, “-“, 赤, 青, 緑）を各ブロックに同梱
- 背面に取付説明書を掲載
簡単な配線
- インライン接続とフロントアクセスによる配線の視認性向上
- ドライバーの有無によらないハンズフリー配線
- 配線作業中はドライバーが固定されます
柔軟性
- BAM4エンドストップに対応
- 電圧テストポイントを内蔵
生産性向上
配線・在庫・ハードウェア・組立コストの削減
- プッシュイン接続により、ネジ技術に比べ最大50%の設置時間の短縮が可能
- 従来比最大90%の組立時間短縮を実現
- モジュール方式とタッチプルーフのコンセプトにより、バスバー・アイソレーター・ファスナー・保護スクリーンなどの必要性を大幅に削減します
時間短縮
- ドライバーを使用することによりフェルールのないフレキシブルな配線が可能
- 撚り線や単線をプッシュインモードで簡単かつ迅速に挿入できます
高速で柔軟な配線
- PI-Spring技術
- 番号付き接続ポイント
- 製品カバーに技術データを記載
あらゆるニーズに対応
在庫の削減
ショートレンジ、アクセサリなし、すべてのマウントオプションを1つのブロックに提供：垂直または水平DINレールマウント、パネルマウント
世界基準の認証取得
フル規格パッケージ︓IEC / UL / EAC
安全
IP20
DBLK パワーディストリビューションブロック
| 型式 | 品番 | 定格電流 | 定格電圧 | 定格電線断面積 | 梱包 | ||||||||||
| IEC | UL | IEC | UL | フェルールなし 可とう撚り線 |
フェルール付き 撚り線 |
ツインフェルール付き 撚り線 |
単線/ 撚り線 |
個数 | |||||||
| nb | mm² | mm² | AWG | mm² | AWG | mm² | AWG | ||||||||
| DBLK76-7 | 1SNL407610R0000 | 76A | 85A | 1000 VAC 1500 VDC |
1000 V | 3 | 1.5 … 16 | 1.5 … 16 | 16 … 6 | 1.5 … 6 | 16 … 10 | 1.5 … 25 | 16 … 4 | 10 pcs | |
| 4 | 1.5 … 10 | 1.5 … 10 | 16 … 8 | 1.5 … 4 | 16 … 12 | 1.5 … 16 | 16 … 6 | ||||||||
| DBLK76-15 | 1SNL407611R0000 | 76A | 85A | 1000 VAC 1500 VDC |
1000 V | 3 | 1.5 … 16 | 1.5 … 16 | 16 … 6 | 1.5 … 6 | 16 … 10 | 1.5 … 25 | 16 … 4 | 5 pcs | |
| 12 | 1.5 … 10 | 1.5 … 10 | 16 … 8 | 1.5 … 4 | 16 … 12 | 1.5 … 16 | 16 … 6 | ||||||||
| DBLK125-16-2R | 1SNL412510R0000 | 125A | 130A | 1000 VAC 1000 VDC |
600 V | 2* | 10 … 35 | 10 … 35 | 8 … 1 | N/A | N/A | 10 … 35 | 8 … 1 | 1 pcs | |
| 2 | 1.5 … 16 | 1.5 … 16 | 16 … 6 | 1.5 … 6 | 16 … 10 | 1.5 … 16 | 16 … 6 | ||||||||
| 12 | 1.5 … 10 | 1.5 … 10 | 16 … 8 | 1.5 … 4 | 16 … 12 | 1.5 … 16 | 16 … 6 | ||||||||
* 2 x 10 … 35 mm² 接続はネジ式です

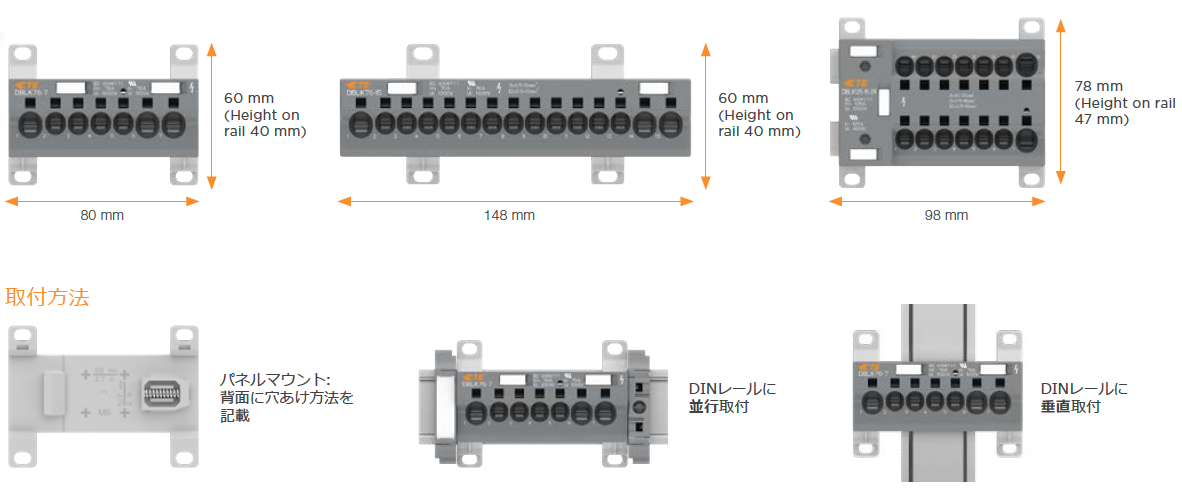

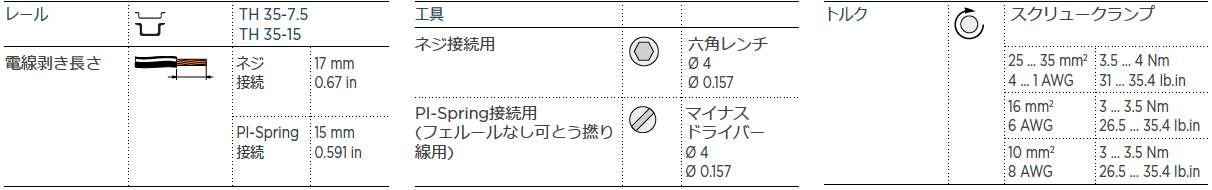

取付方法
寸法
