メタルタイ用エアー式結束工具_SSTP-series
タイメイト®SSTPシリーズ
メタルタイ用エアー式結束工具
ボタン操作で作業負荷を大幅に軽減
- 環境に合わせた使用方法

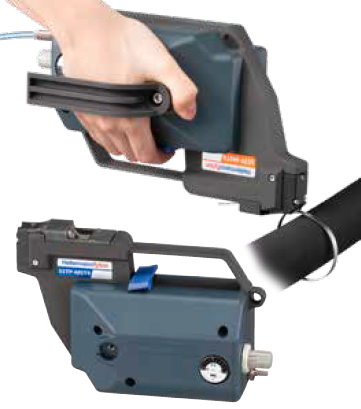

工具を逆さまにして作業をすることもでき、様々な箇所でお使いいただけます。ペダル操作で結束と切断が行えるベンチマウントシステムもご用意しています。 - パンチロックタイプ、ボールロック式に対応

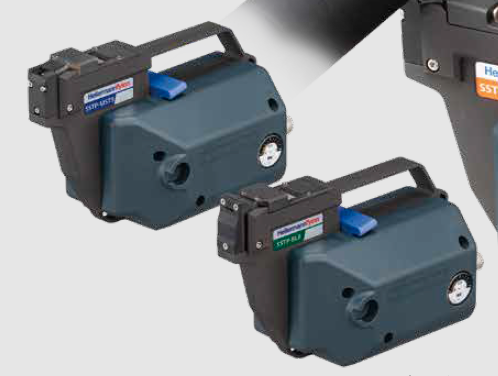

ご使用いただくメタルタイの種類とサイズに合わせて、4種類の工具をラインアップしています。 - よりスピーディーに結束
ボタンを押し続けるだけで、メタルタイの結束と切断を行うことができます。手動工具と比較して、より強い締め付け力で結束でき、作業負荷を大幅に軽減します。

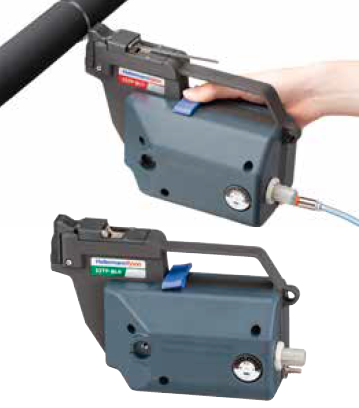

メタルタイ用エアー式結束工具（ボールロック式）
登録意匠第1749624、1758565号
部の摩擦によるロック機構を採用しているメタルタイ・ボールロック式に対応したエアー式結束工具です。
ボタン操作で、スピーディーに結束と切断ができます。手動工具と比較して、より強い締め付け力で結束でき、締め付け力の調整も素早く簡単に行えます。
グリップを付け替えることにより、右手・左手どちらでも作業ができます。
逆さまにして作業することもでき、様々な箇所でお使いいただけます。重量：約1,700g 寸法：約229 × 138 × 94mm
エアー圧力(圧縮空気供給源側)：0.5～0.7MPa
エアー供給ホース取り付け口：φ6.0mm(直接エアー供給ホースを取り付ける場合)
締め付け力：設定可能(0.25 ～ 0.60MPa)
| ラベル表記＊1 | MPa | 締め付け力
（参考値）単位：N |
適合タイ＊2 | ||
|---|---|---|---|---|---|
| STD
0.25-0.40MPa |
0.25 | 400～600 | STB S
タイプ |
||
| HVY
0.40-0.60MPa |
0.4 | 700～900 | STB M
タイプ |
||
| 0.6 | 1000～1300 | ||||
＊1：STD=STANDARD、HVY=HEAVY
＊2：MBTフルコーティング・メタルタイには使用できません
メタルタイ・ボールロック式のご案内

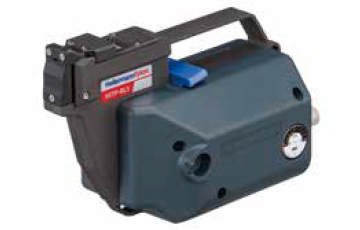

メタルタイ・ボールロック式Sタイプ用
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-05200 | SSTP-BL5 | 1 |
SSTP-BL5はヘラマンタイトン製メタルタイ・ボールロック式Sタイプを結束するためのエアー式結束工具です。
適合タイ
| Article-No. | 型番 | 最大 結束径 φ(mm) |
寸法(mm) | ループ引張強度 (最小値) N (kgf) |
販売単位 (本) |
|
|---|---|---|---|---|---|---|
| 全長 | 幅 | |||||
| 111-00804 | STB-152S | 25 | 152 | 4.5 | 670 (68.32) |
100 |
| 111-00806 | STB-200S | 50 | 200 | |||
| 111-00808 | STB-360S | 102 | 360 | |||
| 111-00810 | STB-520S | 152 | 520 | |||
| 111-00812 | STB-680S | 203 | 680 | |||
| 111-00814 | STB-840S | 254 | 840 | |||
| 111-00803 | STB-1050S | 318 | 1,050 | 25 | ||

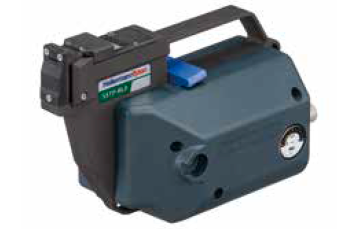

メタルタイ・ボールロック式Mタイプ用
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-08200 | SSTP-BL8 | 1 |
SSTP-BL8はヘラマンタイトン製メタルタイ・ボールロック式Mタイプを結束するためのエアー式結束工具です。
適合タイ
| Article-No. | 型番 | 最大 結束径 φ(mm) |
寸法(mm) | ループ引張強度 (最小値) N (kgf) |
販売単位 (本) |
|
|---|---|---|---|---|---|---|
| 全長L | 幅A | |||||
| 111-00805 | STB-200M | 50.0 | 200 | 8.0 | 1,115 (113.70) |
50 |
| 111-00807 | STB-360M | 102 | 360 | |||
| 111-00809 | STB-520M | 152 | 520 | |||
| 111-00811 | STB-680M | 203 | 680 | |||
| 111-00813 | STB-840M | 254 | 840 | |||
| 111-00802 | STB-1050M | 318 | 1,050 | 25 | ||
※ XHタイプ対応機種は販売しておりません。
メタルタイ用エアー式結束工具（パンチロックタイプ）
登録意匠第1749624、1758565号
ボタン操作で、スピーディーにパンチと切断ができます。手動工具と比較して、より強い締め付け力で結束でき、締め付け力の調整も素早く簡単に行えます。
グリップを付け替えることにより、右手・左手どちらでも作業ができます。逆さまにして作業することもでき、様々な箇所でお使いいただけます。重量：約1,700g 寸法：約229 × 138 × 94mm
エアー圧力(圧縮空気供給源側)：0.5～0.7MPa
エアー供給ホース取り付け口：φ6.0mm(直接エアー供給ホースを取り付ける場合)
締め付け力：設定可能(0.25 ～ 0.60MPa)
| ラベル表記＊ | MPa | 締め付け力
（参考値）単位：N |
適合タイ | ||
|---|---|---|---|---|---|
| STD
0.25-0.40MPa |
0.25 | 400～600 | MST S
シリーズ |
||
| HVY
0.40-0.60MPa |
0.40 | 700～900 | MST M
シリーズ |
||
| 0.60 | 1000～1300 | ||||
＊：STD=STANDARD、HVY=HEAVY
メタルタイ・パンチロックタイプのご案内

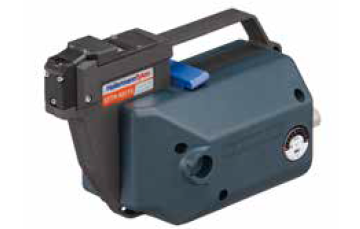

メタルタイ・パンチロックタイプSシリーズ用
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-62000 | SSTP-MST6 | 1 |
SSTP-MST6はヘラマンタイトン製メタルタイ・パンチロックタイプSシリーズを結束するためのエアー式結束工具です。
適合タイ
| Article-No. | 型番 | 最大 結束径 φ(mm) |
寸法(mm) | ループ引張強度 (最小値) N (kgf) |
販売単位 (本) |
|
|---|---|---|---|---|---|---|
| 全長 | 幅 | |||||
| 111-01549 | MST200S | 5.0～50.0 | 207 | 5.9 | 900 (91.77) |
100 |
| 111-01550 | MST360S | 5.0～100 | 360 | |||
| 111-01551 | MST500S | 5.0～145 | 500 | |||
| 111-01552 | MST700S | 5.0～205 | 700 | |||

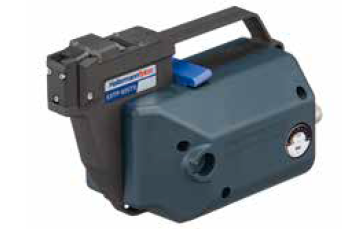

メタルタイ・パンチロックタイプMシリーズ用
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-92000 | SSTP-MST9 | 1 |
SSTP-MST9はヘラマンタイトン製メタルタイ・パンチロックタイプMシリーズを結束するためのエアー式結束工具です。
適合タイ
| Article-No. | 型番 | 最大 結束径 φ(mm) |
寸法(mm) | ループ引張強度 (最小値) N (kgf) |
販売単位 (本) |
|
|---|---|---|---|---|---|---|
| 全長 | 幅 | |||||
| 111-01631 | MST360M | 8.0～100 | 369 | 8.9 | 1,500 (152.96) |
50 |
| 111-01632 | MST500M | 8.0～145 | 509 | |||
| 111-01633 | MST700M | 8.0～205 | 700 | |||
メタルタイ用エアー式結束工具 オプション・消耗品

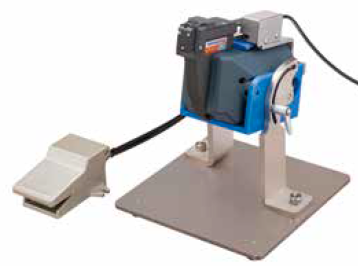

メタルタイ用エアー式結束工具 ベンチマウントシステム
メタルタイ用エアー式結束工具専用のベンチマウントシステムです。フットペダルで操作を行うため、両手を使って結束作業ができます。
| Article-No. | 型番 | 販売単位(台) |
|---|---|---|
| 110-00040 | SSTP-BM | 1 |
メタルタイ用エアー式結束工具（ボールロック式）消耗品
| 対象工具型番 | Article-No. | 型番 | 内容 | 販売単位(個) |
|---|---|---|---|---|
| SSTP-BL5 SSTP-BL8 |
110-13201 | MST9G-P03 | カッター刃M | 1 |
| SSTP-BL5 | 110-05201 | SSTP-BL5-P54 | カッターガイドS(B) | 1 |
| SSTP-BL8 | 110-08201 | SSTP-BL8-P34 | カッターガイドM(B) | 1 |
メタルタイ用エアー式結束工具（パンチロックタイプ）消耗品
| 対象工具型番 | Article-No. | 型番 | 内容 | 販売単位(個) |
|---|---|---|---|---|
| SSTP-MST6 | 110-61201 | MST6G-P03 | カッター刃S | 1 |
| 110-61202 | MST6G-P04 | パンチS | 1 | |
| 110-62001 | SSTP-MST6-P34 | カッターガイドS | 1 | |
| SSTP-MST9 | 110-13201 | MST9G-P03 | カッター刃M | 1 |
| 110-13202 | MST9G-P04 | パンチM | 1 | |
| 110-92001 | SSTP-MST9-P34 | カッターガイドM | 1 |
結束工具(タイメイト®)レンタルサービス
購入前に、使用感をご確認いただける安心サービスです。弊社では、ご希望の結束工具を最大２台、最長１週間まで、無料でお試しいただけるレンタルサービスを実施しております。お使いのインシュロックタイが快適に締め付け・切断できるかどうか、また、現状のご使用方法との比較など、お手元でご確認いただくことができます。ご検討の際は、是非お申し込みください。
※ 当サービスは、結束工具のご採用を検討の際、事前にお試しいただくための、企業様向けサービスです。個人の方のお申込みはご遠慮ください。
弊社ウェブサイトから、お申し込みください。
www.hellermanntyton.co.jp/product/tools/rental
