新製品 新電元工業
小型化・高耐圧を実現するファストリカバリーダイオード、ラインナップ拡充
新電元工業はファストリカバリーダイオード「Kシリーズ」のラインナップを拡充します。
近年、車載製品や民生機器の発展によってファストリカバリーダイオード(以下FRD)も小型化や高耐圧化など様々な仕様が求められています。
このようなニーズに応えるべく新電元工業はFRD「Kシリーズ」のラインナップを拡充しました。

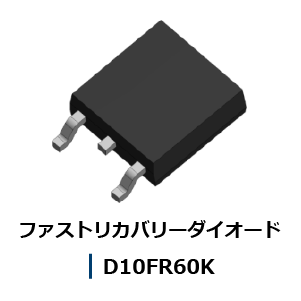

民生家電の臨界動作PFC用途向け「D10FR60K」
日々進化する民生家電においては、多機能化に伴う部品点数の増加や大電力化により、搭載部品のさらなる小型化や大容量化が必要とされています。当社FRDのKシリーズにおいて10A品は挿入型のパッケージのみの展開でしたが、今回面実装型の「FRパッケージ」を採用した「D10FR60K」を発売します。これにより小型・大容量のニーズにお応えします。

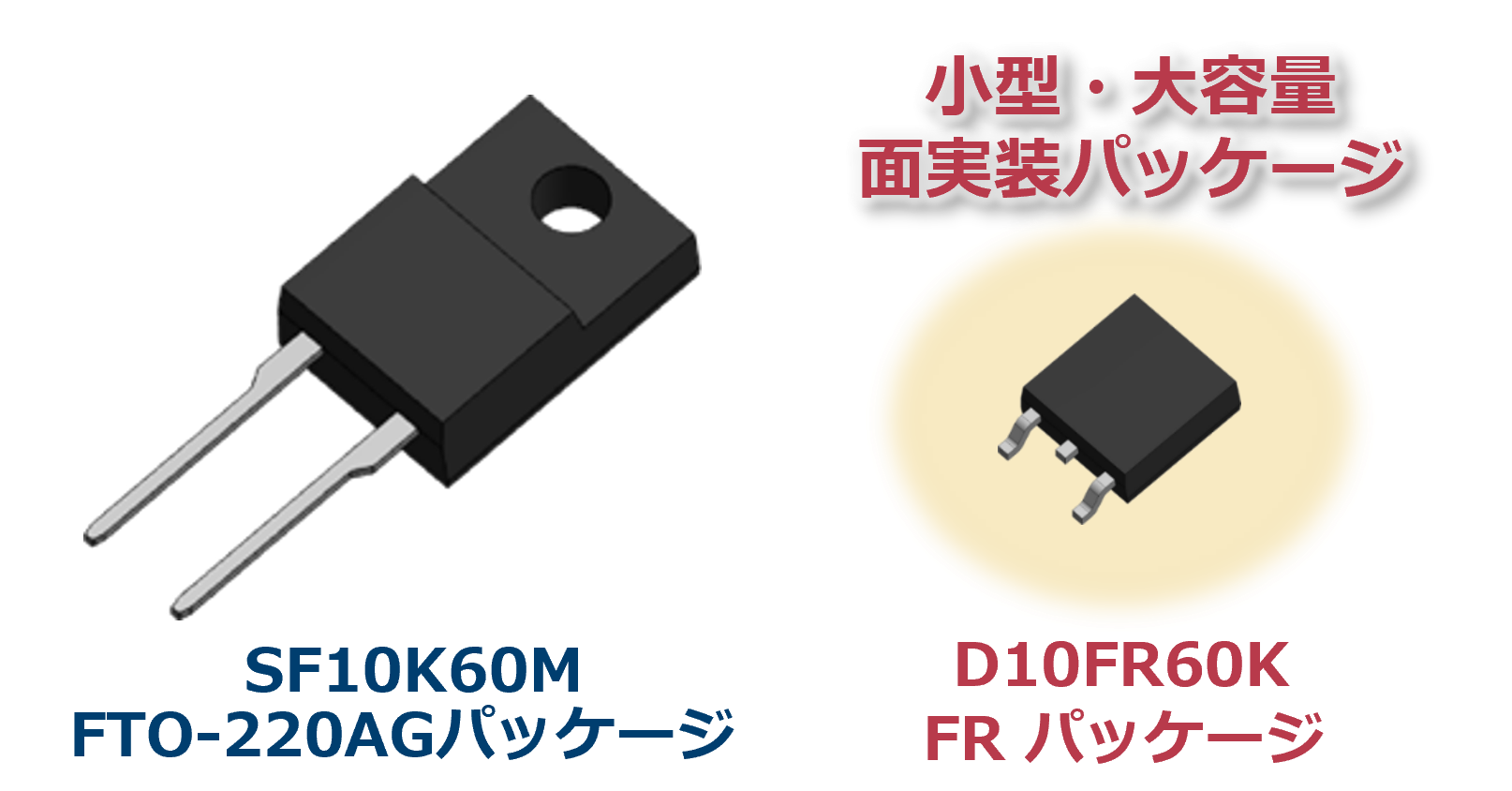

小型・大容量「FRパッケージ」

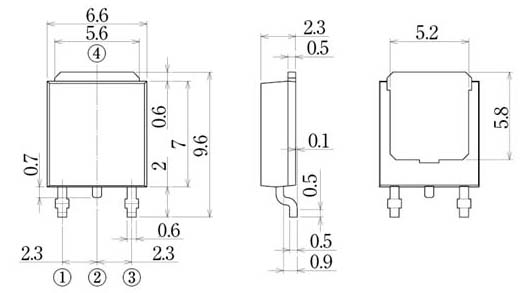

外形寸法図
用途例
- 民生家電の臨界動作PFC用途
- 照明
- 産業機器
生産工場
ランプーン新電元 他
製品仕様
Products | 絶対最大定格 (Tc=25℃) | 電気的・熱的特性 (Tc=25℃) | |||||
---|---|---|---|---|---|---|---|
VRRM[V] | IF(AV)[A] | IFSM[A] | Tj[℃] | VF(max)[V] | IR(max) [μA] | trr(max)[ns] | |
D10FR60K | 600 | 10 (Tc=114°C) |
130 | -55~150 | 1.5 | 10 | 95 |

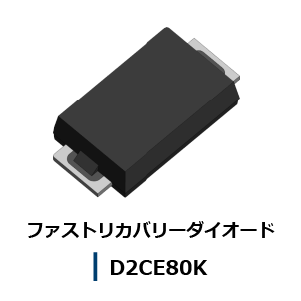

車載インバータ向け「D2CE80K」
モーター駆動用インバータに使用されるIGBTの過電流保護機能において、従来のHEVで主に採用されてきた電流検出方式からDESAT回路に置き換わりつつあります。それに伴い800VのFRDの需要が高まり、今回800V耐圧「D2CE80K」を発売します。AEC-Q101対応のため、大電流を使用する車載製品にご使用いただけます。

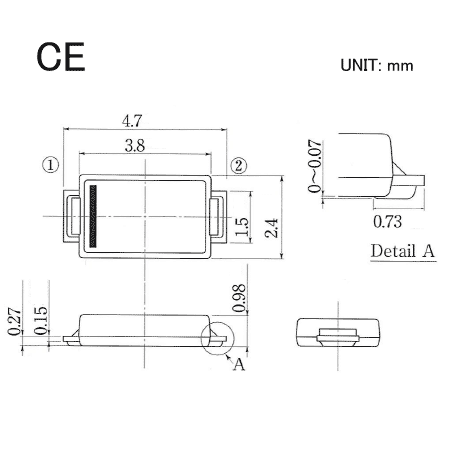

外形寸法図
用途例
- 車載インバータのDESAT回路用
- 照明のPFC用途
- 民生家電
生産工場
秋田新電元 他
製品仕様
Products | 絶対最大定格 (Tc=25℃) | 電気的・熱的特性 (Tc=25℃) | |||||
---|---|---|---|---|---|---|---|
VRRM[V] | IF(AV)[A] | IFSM[A] | Tj[℃] | VF(max)[V] | IR(max) [μA] | trr(max)[ns] | |
D2CE80K | 800 | 2 (Tc=89°C) |
50 | -55~150 | 2.0 | 10 | 150 |
