新製品 TE Connectivity Japan
SCHRACK SNR スリムライン リレーパッケージ
- 低負荷開閉をサポート
- DINレールへの⾼密度実装を実現

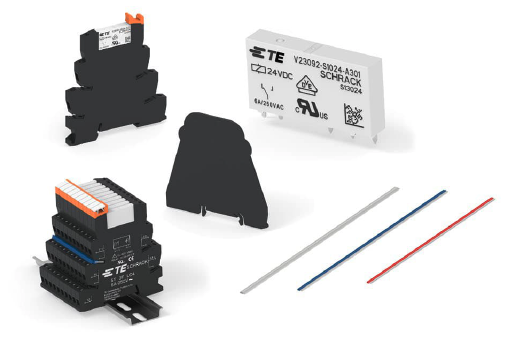

TE Con nectivity (TE) のSCHRACK SNR スリムラインリレーパッケージは、DIN レールソケットと定格電流6.0A、1フォームC接点のリレーで構成されており、モジュール幅6.2mmの薄型設計は、DIN レールへの実装密度を⾼めるのに適しています。
特⻑
- 視認性の⾼いソケット上の⽩印字
- 薄型ソケット
- DINレールへの搭載が容易なスナップオン取付設計
- リレーピンの誘い込み機構
- 10個セットのコンパクトな梱包箱
- リレー搭載時の明快なクリック感
利点
- 低負荷開閉をサポート
- DINレールへの⾼密度実装
- 4種のコイル電圧を⽤意
- 1フォームC接点
- ⾦めっき（オプション）
アプリケーション
- ⾃動化制御装置
- マテリアルハンドリング機器
機械的仕様
- DINレールへのスナップオン取付機構
- LEDと保護回路を備えた安全設計
- 内部接続⽤ジャンパーバー
認証
- リレー: VDE, UL
- ソケット: UL, CE
コイル仕様
- コイル電圧: 12 V, 24 V, 48 V, 60 V
- 接点材料: AgSnO2, AgSnO2+Au
更に詳しく
- SCHRACK SNR スリムラインリレー型番選定ページ
- TEパワーリレーランディングページ
- SCHRACK SNR スリムラインリレーデータシート
- SCHRACK SNR スリムラインリレー型番リスト
- SCHRACK SNR スリムラインリレー製品イメージ
型番リスト
| Part Number | Part Description |
|---|---|
| 3-1416101-0 | ST3P2LC4S |
| 3-1416101-1 | ST3P3LB2S |
| 3-1416101-2 | ST3P3LC4S |
| 3-1416101-4 | ST3P3TP0S |
| 2-1416100-0 | ST3FLC4 |
| 2-1416100-2 | ST3FTP0 |
| 2-1416100-6 | ST36040 |
| 2-1416100-7 | ST37001 |
| 2-1416100-8 | ST37002 |
| 2-1416100-9 | ST37003 |
| 4-1416100-0 | ST37040 (CONSIST 100 MARKING TAGS) |
| 1956024-1 | V23092-S1012-A201 |
| 1956024-2 | V23092-S1012-A301 |
| 1956024-3 | V23092-S1024-A201 |
| 1956024-4 | V23092-S1024-A301 |
| 1956024-5 | V23092-S1048-A201 |
| 1956024-6 | V23092-S1048-A301 |
| 1956024-7 | V23092-S1060-A201 |
| 1956024-8 | V23092-S1060-A301 |
| 1393236-4 | V23092-A1012-A201 |
| 2-1393236-1 | V23092-A1024-A201 |
| 3-1393236-5 | V23092-A1048-A201 |
| 4-1393236-2 | V23092-A1060-A201 |
| 1393236-7 | V23092-A1012-A301 |
| 2-1393236-4 | V23092-A1024-A301 |
| 3-1393236-7 | V23092-A1048-A301 |
| 4-1393236-3 | V23092-A1060-A301 |
