注目製品 タイコエレクトロニクス(TE Connectivity)

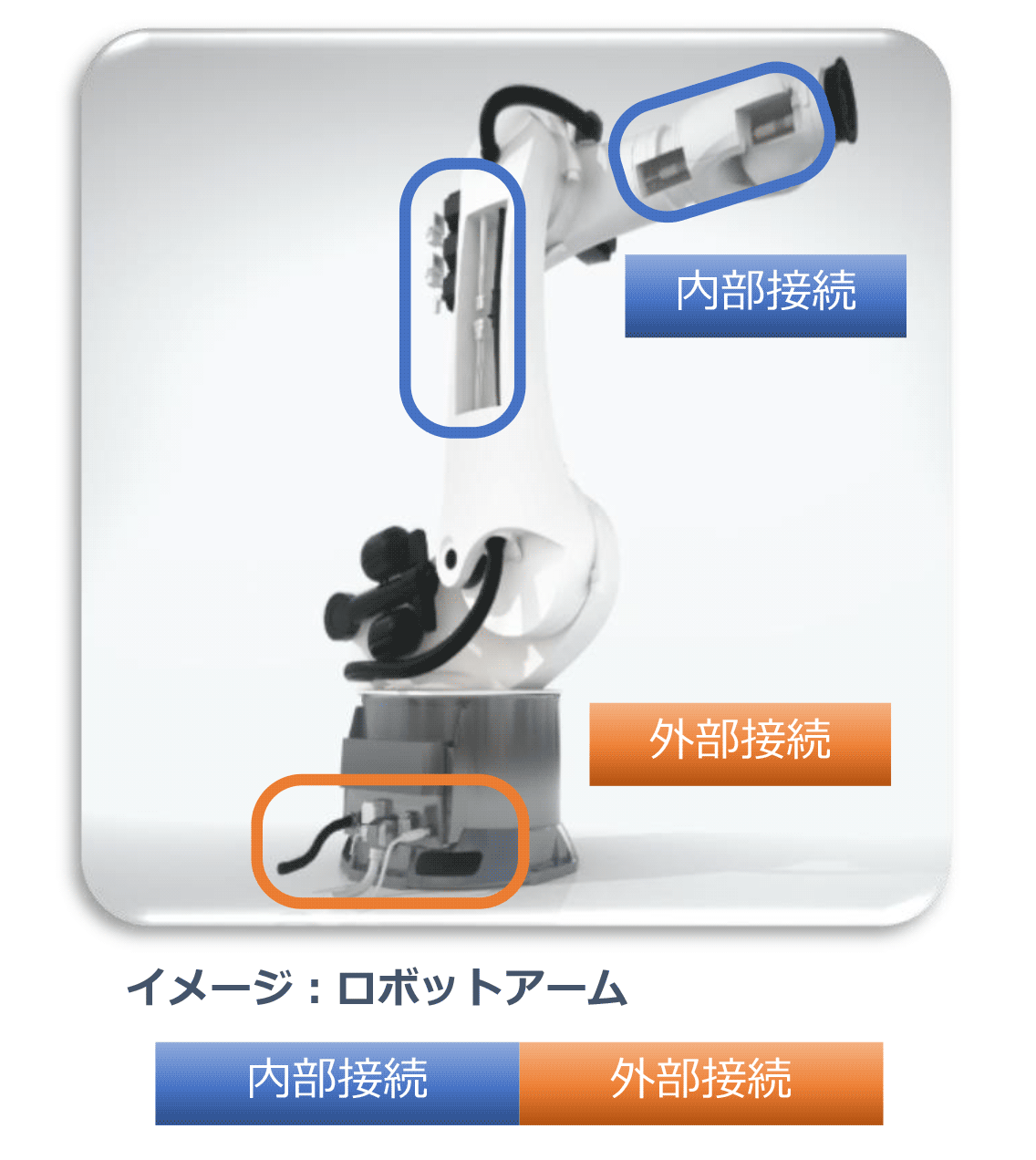

産業用ロボット向けソリューションガイド

ロボットの多機能化・多軸化のトレンドが進み、そして協働ロボットの開発が加速しています。
TEはそれらのトレンドに最適な各種接続ソリューションを提供し続けます。

内部接続

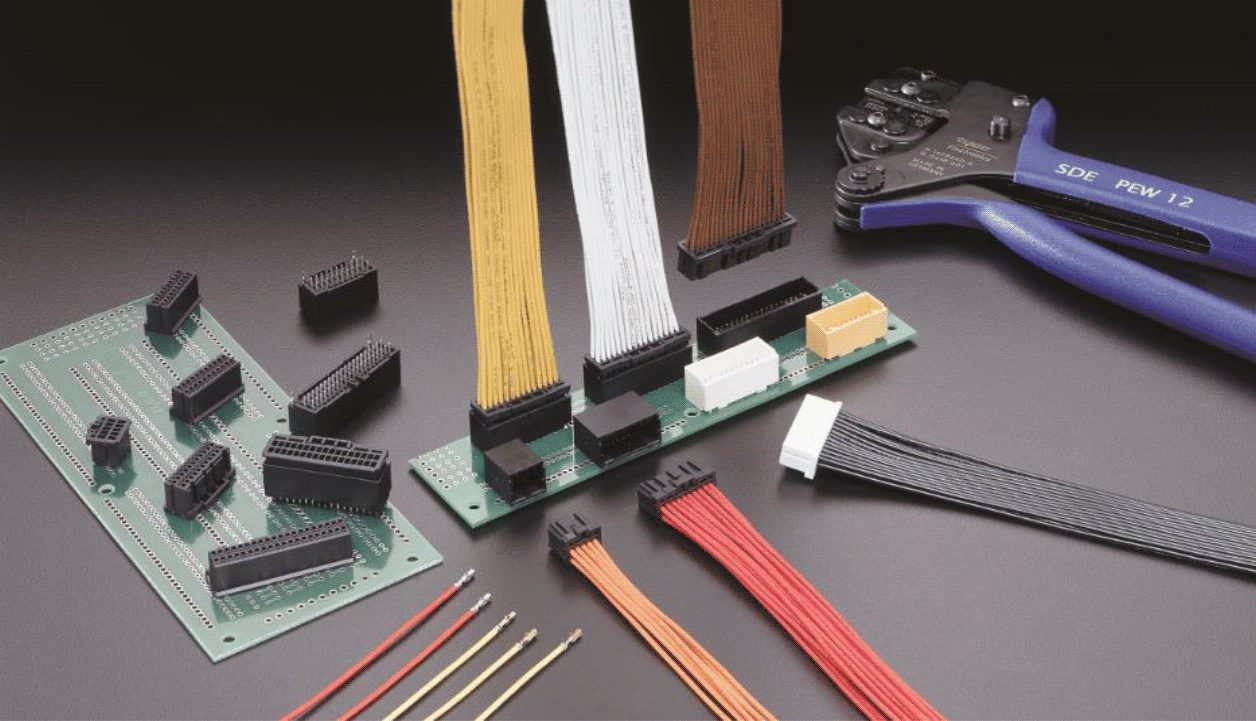

ダイナミックD-1000 シリーズ

  • 優れた嵌合フィーリングを備えた、ダイナミックシリーズ最小サイズのコネクタ
  • D-1100:2.0mmピッチ
  • D-1200:2.5mmピッチ
  • D-1500:3.5mmピッチ
  • 最大定格電流5A / 電圧250V(AC/DC)
  • 適用電線AWG#30 –#18



外部接続

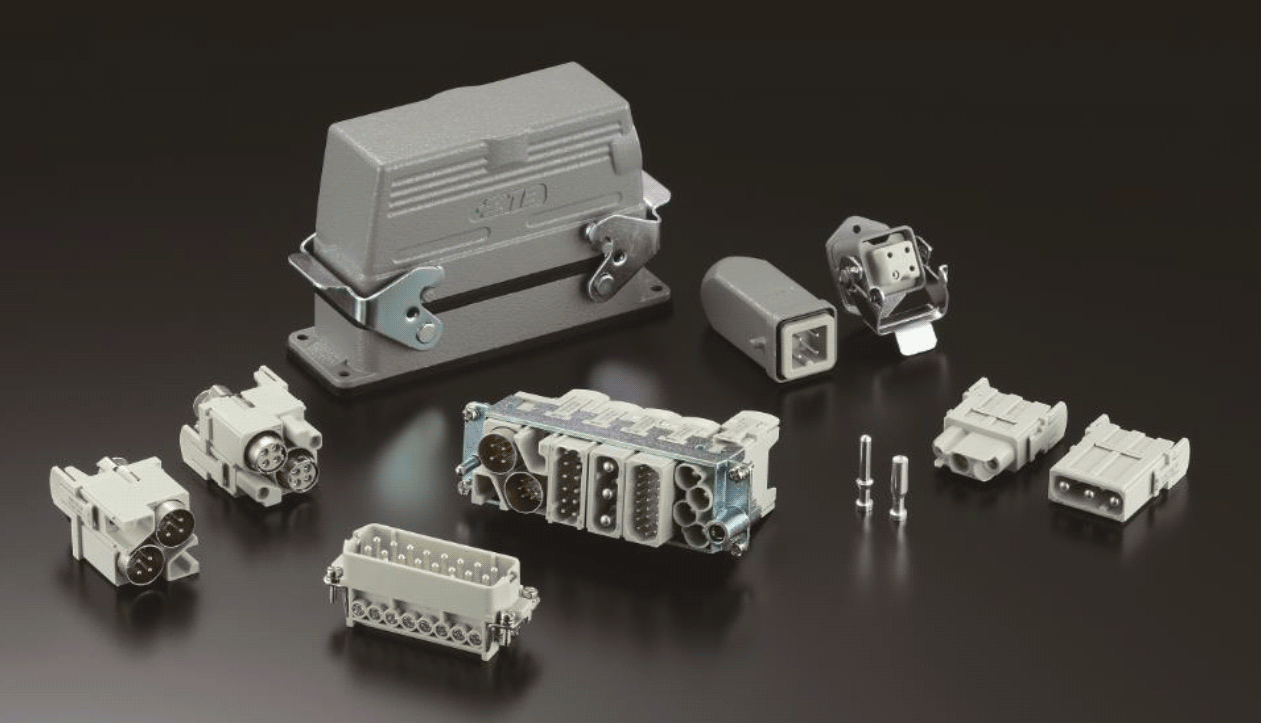

HDC / HDCダイナミックコネクタ

  • 過酷環境で高い信頼性を発揮する角型コネクタ
  • コンポーネントの組み合わせで自在な構成が可能なプラットフォームデザインを採用
  • 信号伝送用から最大350A までの幅広い製品群

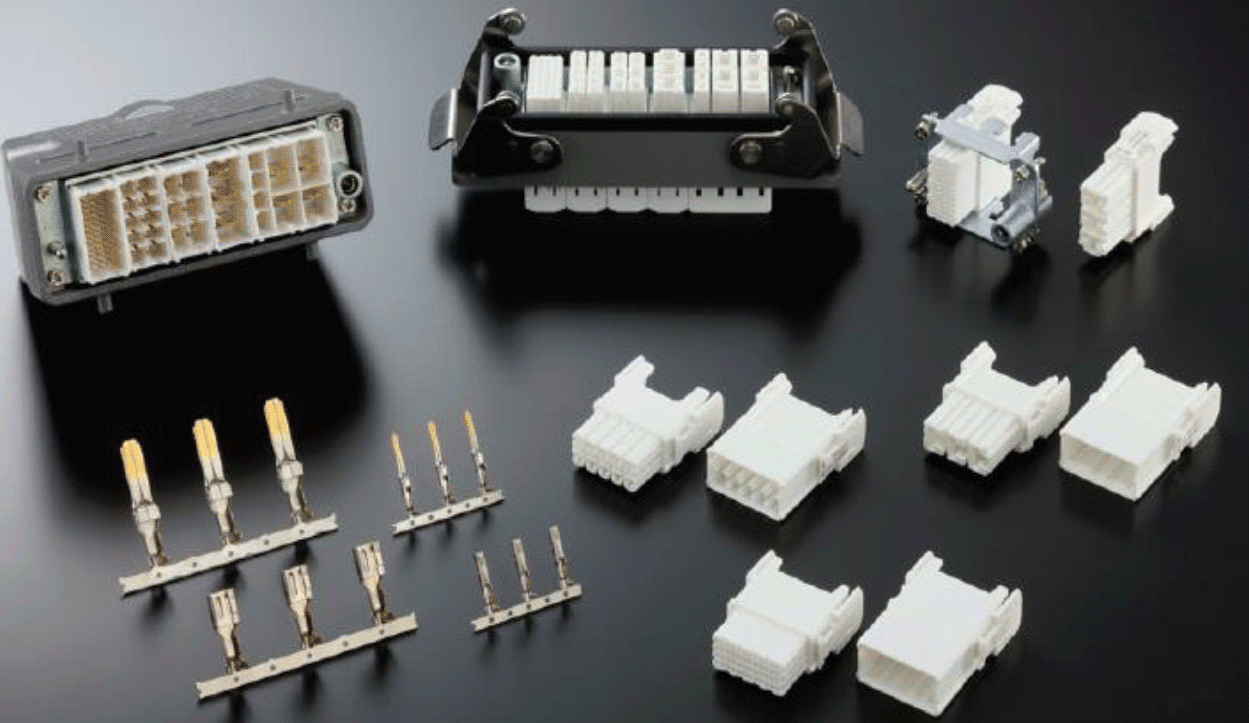

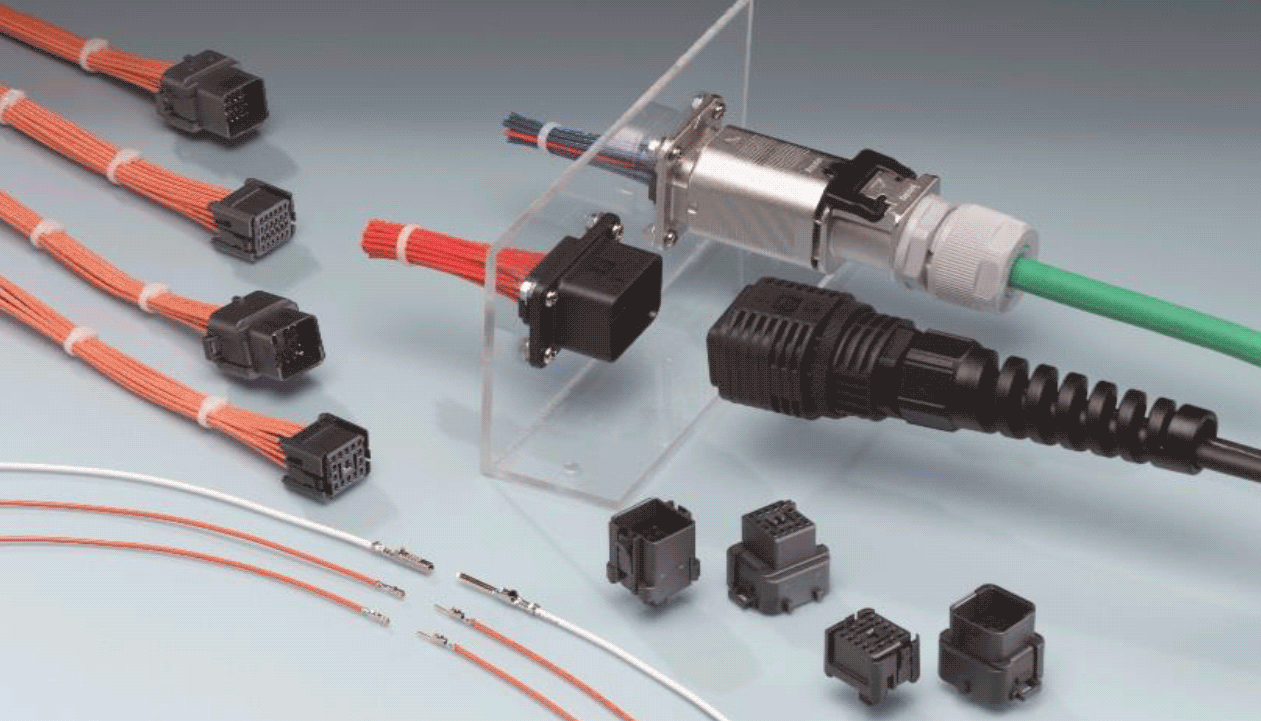

HDCダイナミックコネクタ

  • 角型HDCコネクタにダイナミックシリーズのコンタクトを適用可能にするモジュラータイプのダイナミックコネクタインサート
  • ダイナミックシリーズの圧着設備(手動工具・自動圧着機)の共用が可能
  • 圧着工程の自動化によりハーネス製造コストを低減(リールコンタクト・自動圧着機適用時

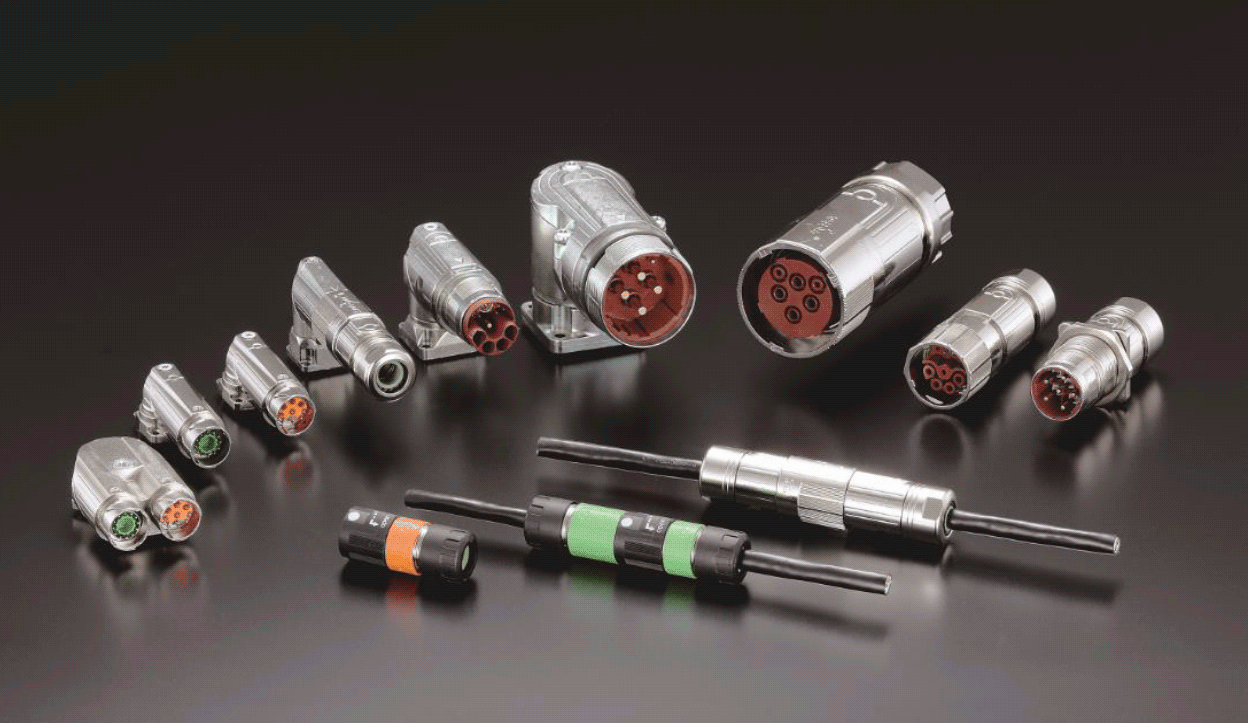

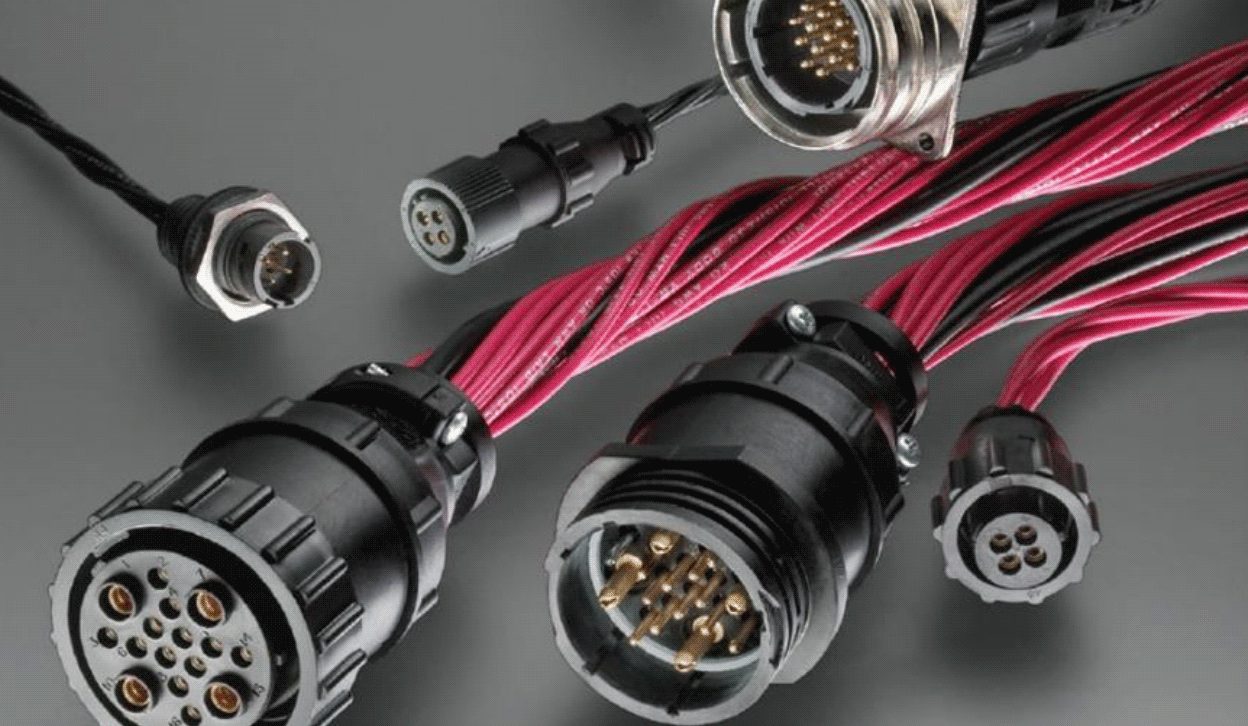

インターコンテック丸型コネクタ

  • モータ、外部I/O やティーチングペンダント等、外部機器の接続に最適
  • ノイズ耐性に優れたダイキャストハウジング採用
  • クイックロックシステムで迅速且つ確実に嵌合
  • IEC 防水防塵等級: IP67に適合(嵌合状態)

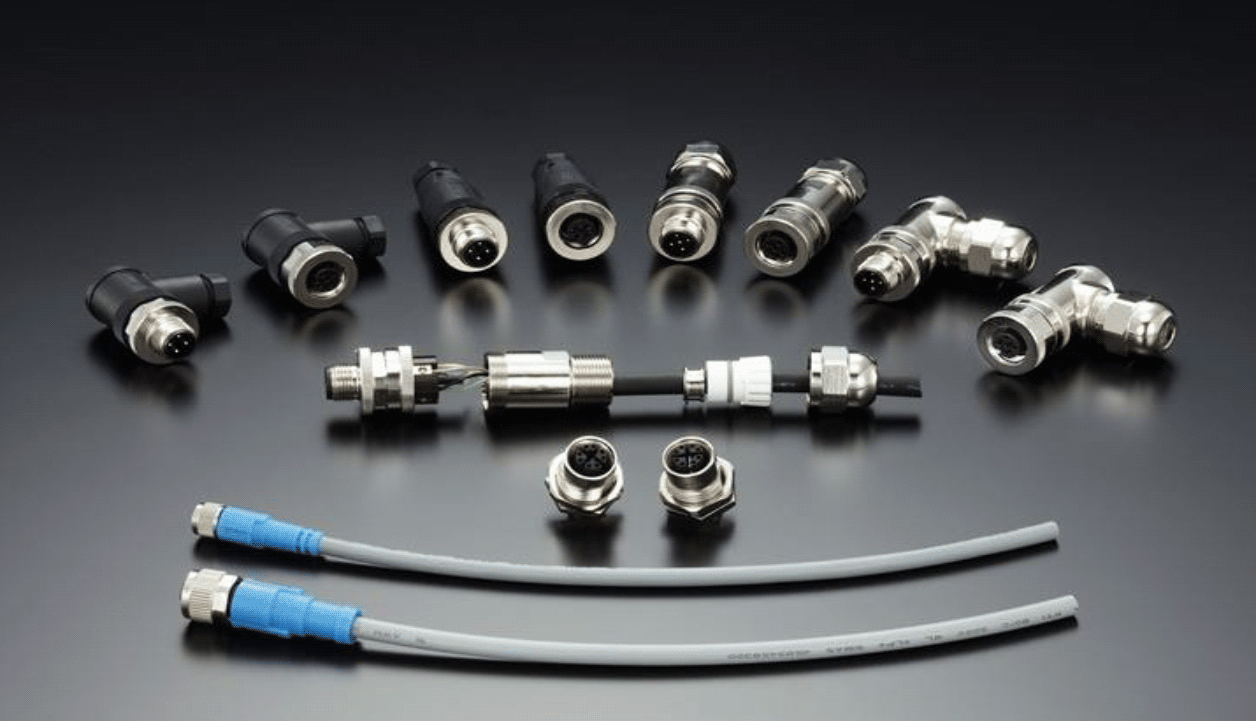

M8/M12コネクタシステム

  • ねじ式嵌合で、IEC 防水防塵等級: IP67 に適合(嵌合状態)
  • 現場施工タイプ、パネルマウントコネクタ、ケーブルアッセンブリの多彩な製品展開
  • 各フィールドバス規格に準拠したコーディングキー:A 、 B 、 D 、 X 、 L コードをラインナップ



CPC丸型コネクタ

  • 軽量なプラスチックタイプと、耐ノイズ性に優れたメタルタイプの丸型電線対電線コネクタ
  • 最大定格電圧600V(AC/DC) / ・最大定格電流 45A
  • 極数3-37P / ・適用電線 AWG#30 8



マルチプルエンクロージャ コネクタ

  • ティーチングペンダントなどHMIのI/O等に最適
  • ダイナミックD-1000、D-3000シリーズの端子及び圧着工具が適用可能
  • ダブルロック機構とIEC 防塵防水等級IP67適合(嵌合状態)の高い嵌合信頼性を実現



内部接続、外部接続

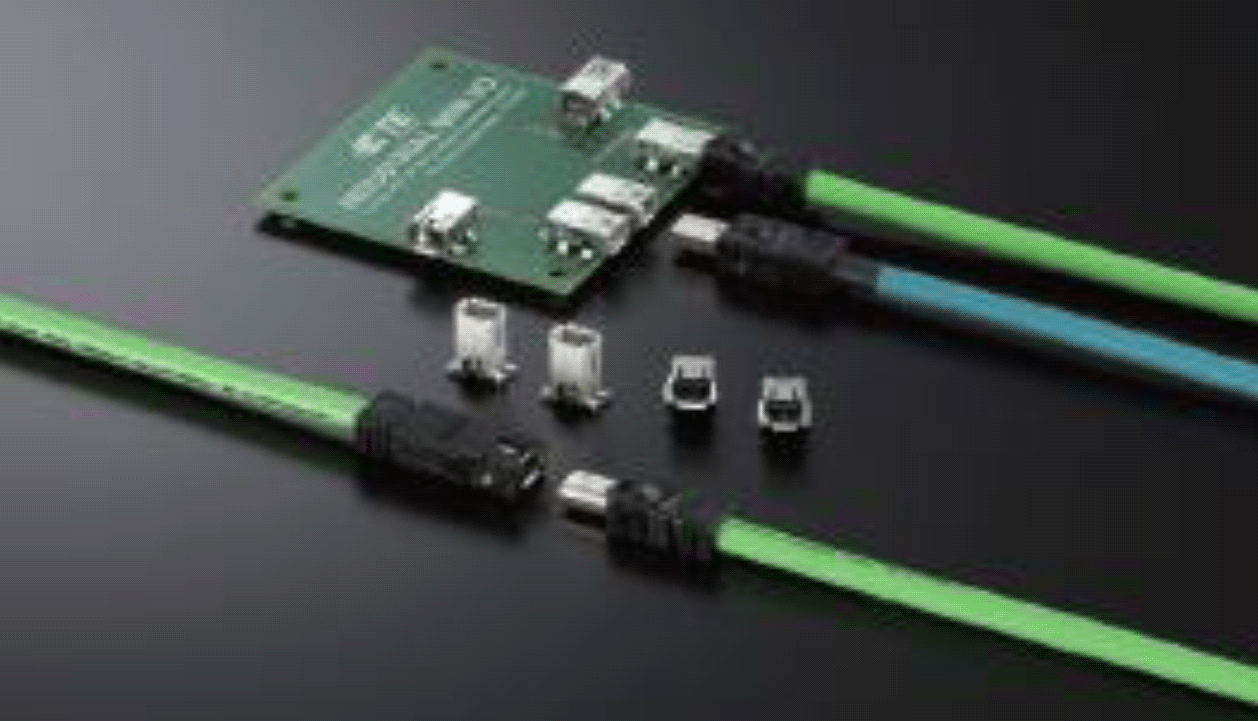

インダストリアルミニI/O コネクタ

  • ロボットアーム内の接続に最適な小型通信用シールドコネクタ
  • Cat5e 対応 8P メタルシェルタイプコネクタ
  • プッシュオンロックシステムを採用し嵌合するだけで確実なロックを実現

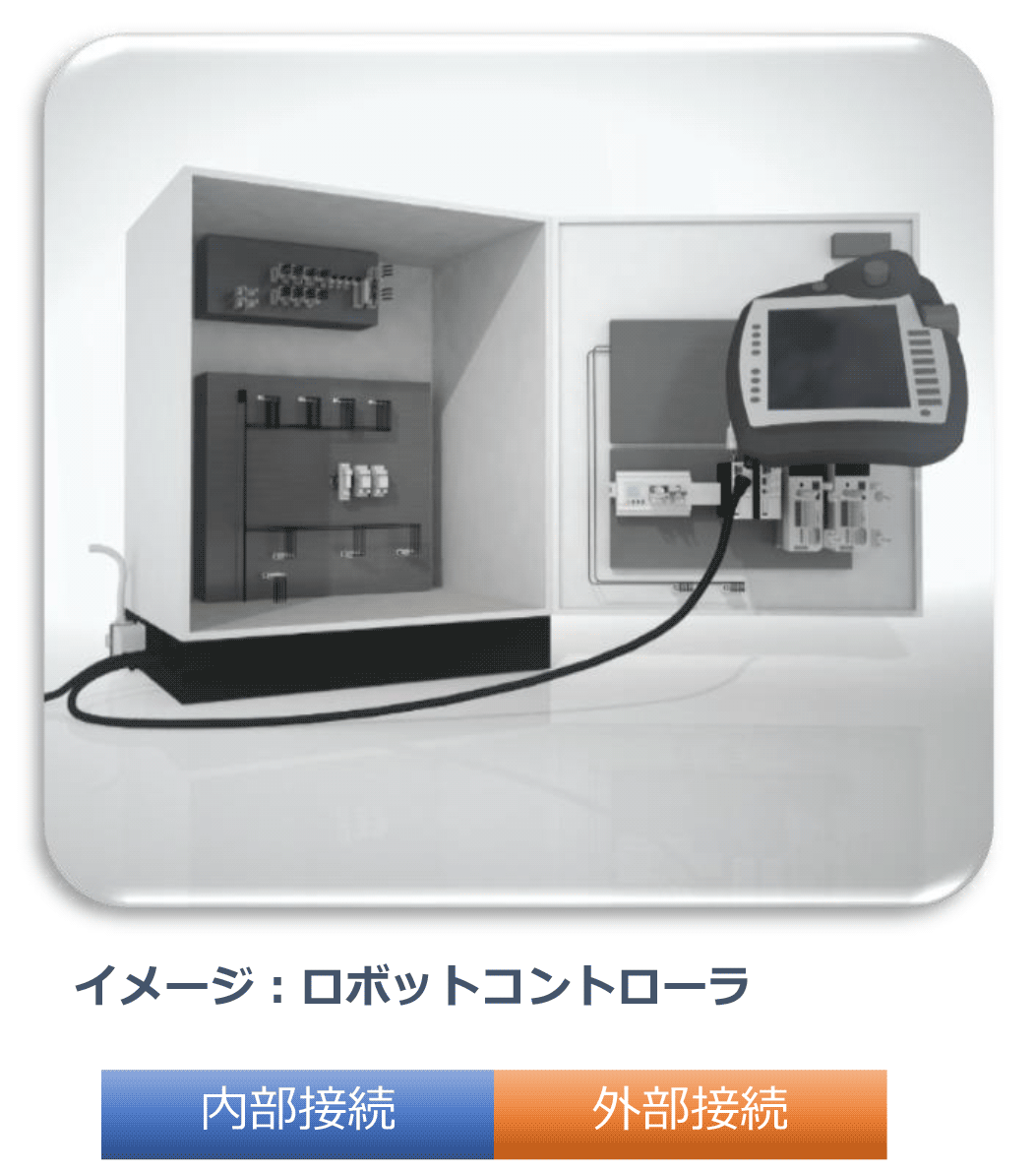

ロボットコントローラ向けソリューション

内部接続

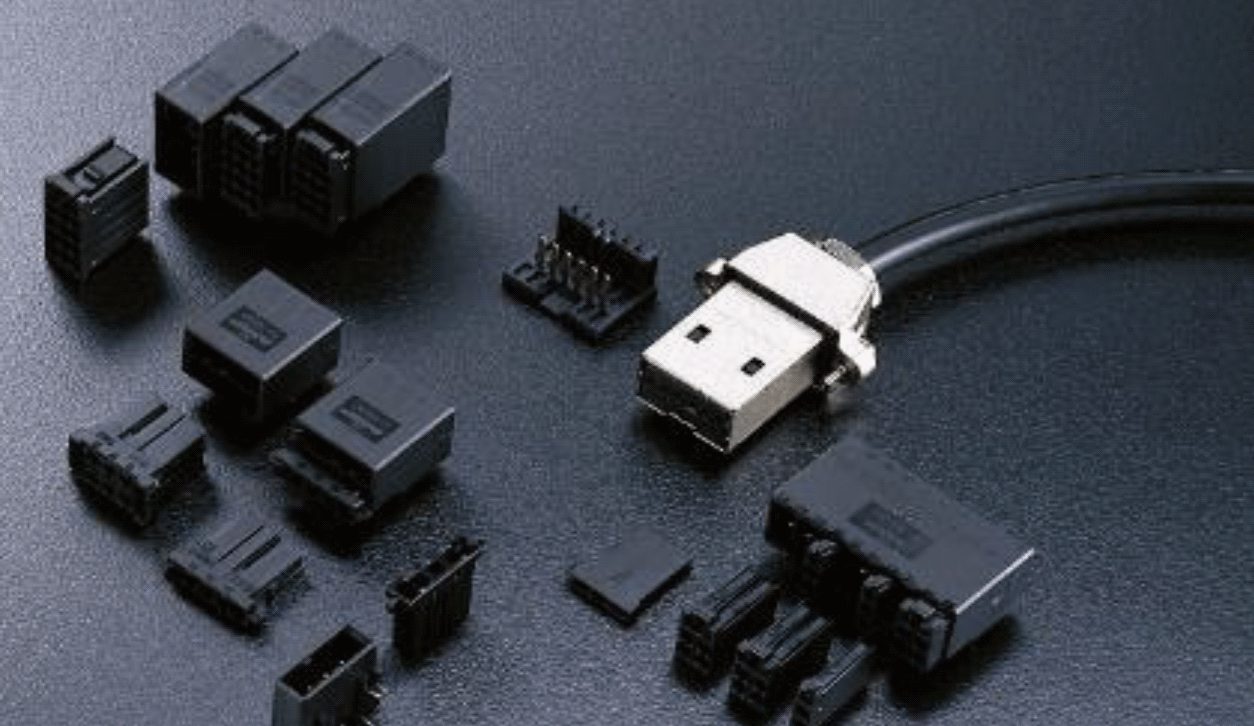

ダイナミックD-3000 シリーズ

  • ダイナミックシリーズの主要製品ライン
  • 専用金属材の適用により、最大15A の大電流に対応
  • D-3100:3.81mm ピッチ
  • D-3200:高電圧タイプ 5.08mm ピッチ
  • 最大定格電流15A / 電圧 600V(AC/DC)
  • 適用電線AWG#14-#28

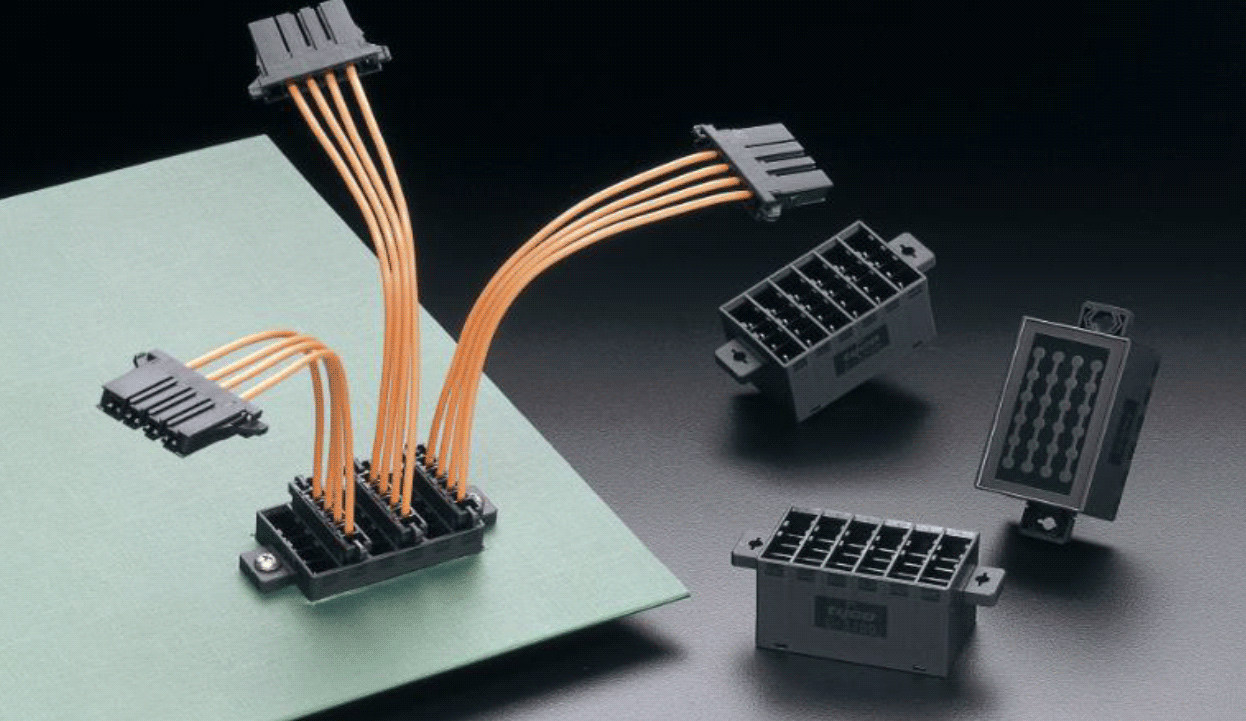

ダイナミックD-5000 シリーズ

  • ロボットコントローラの電源ラインに最適な大電流対応ボックス型コネクタ
  • DZ5200 シリーズは、最大定格 30A の基板対基板コネクタで大電流接続のケーブルレス化を実現
  • D5200 シリーズは、定格電圧 630V(AC/DC) 最大定格電流 45A
  • 極数 3-6P / ・適用電線 AWG#20 -#8

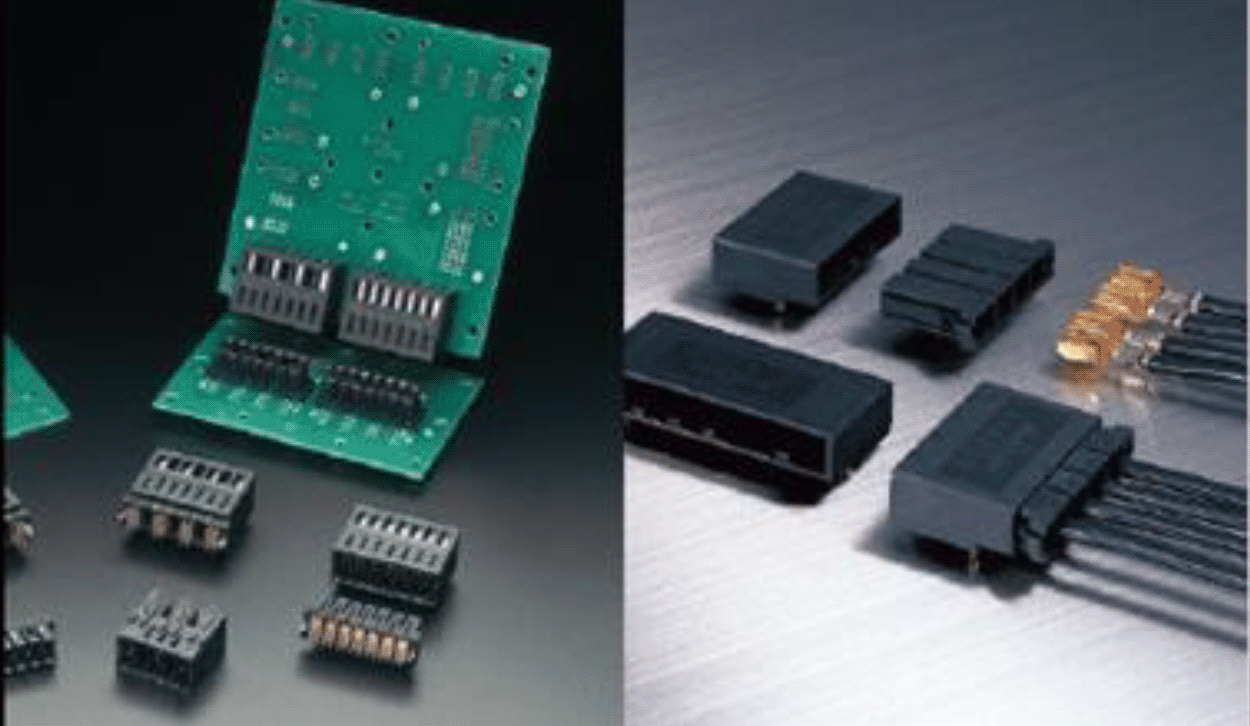

ダイナタップ・ジャンクションボックス

  • ダイナミックD-1500Tジャンクションボックス、D-3100、D-3200、D-5200ダイナタップを用意
  • タブ側で各回路がコモニングされているため、基板やワイヤー端子台などによるコモン回路が不要。ファンモータ用途に最適

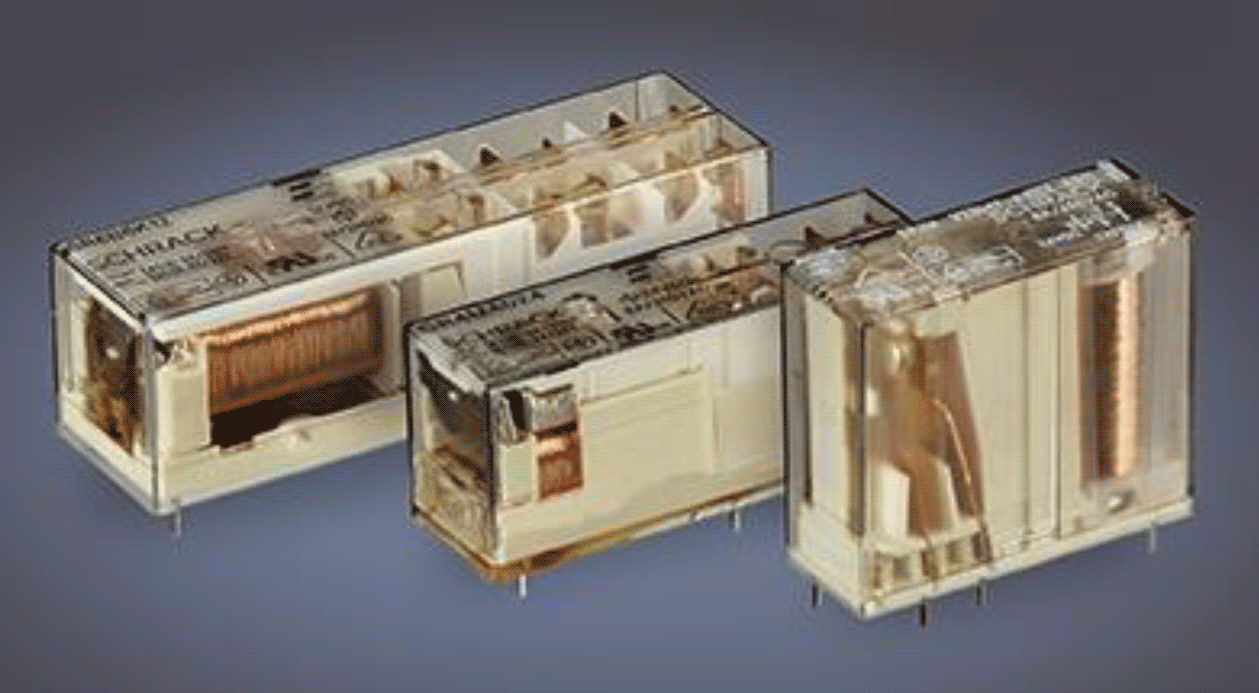

SRシリーズ安全リレー

  • 産業機器の安全回路(インターロック機構構成に必要不可欠な産業機器用リレー
  • EN50205 準拠の強制ガイド機構付きリレー
  • 2極6A、4極8A、6極8Aのラインナップを用意
  • IEC61508-2に基づく高い安全性を実現



外部接続

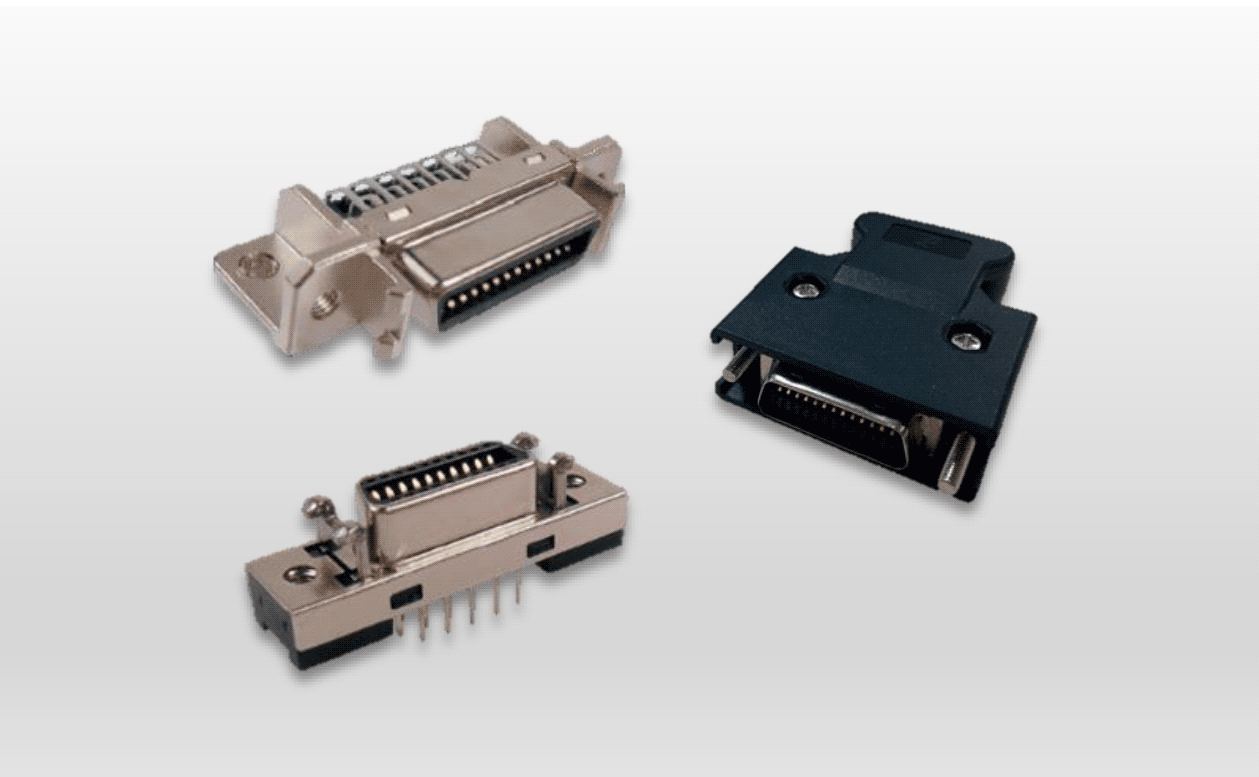

インダストリアルSCSI シリーズ

  • スルーホール半田実装のリセプタクルコネクタ、ねじ式嵌合固定のプラグコネクタにより、過酷環境用途に対応
  • ハーフピッチ1.27mm仕様、耐挿抜回数500回
  • 定格電圧200V、定格電流1A

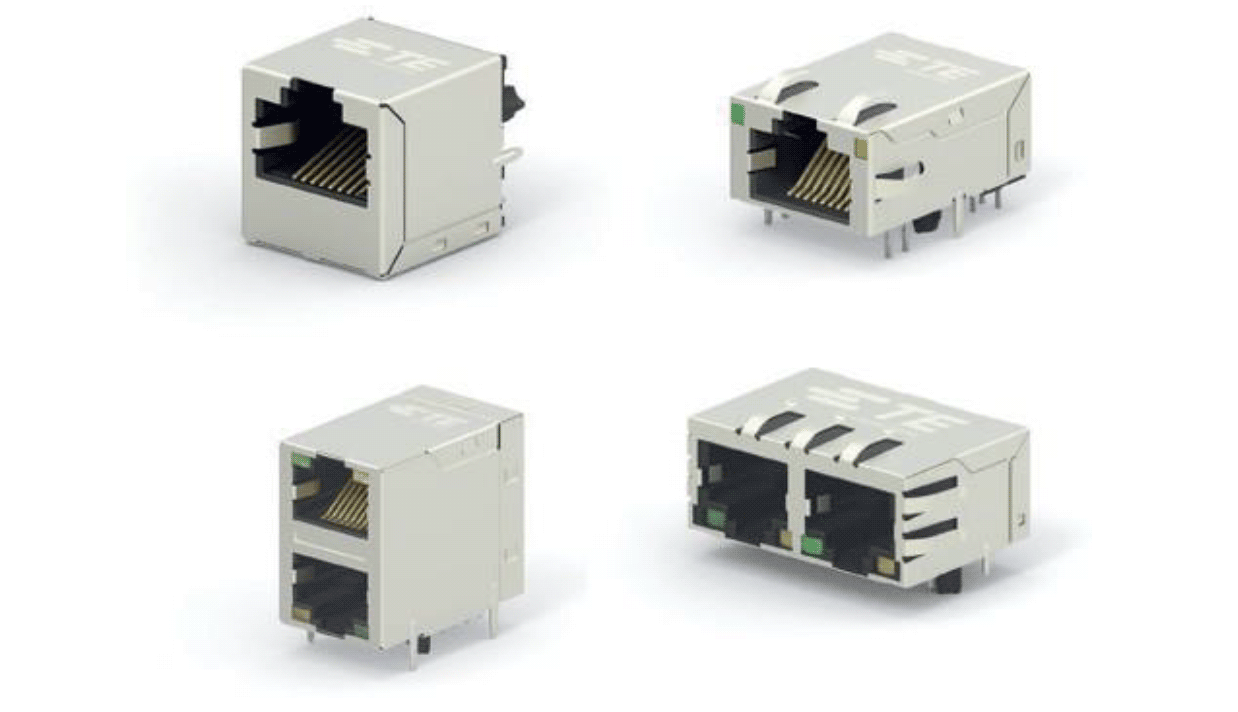

マグネットコイル搭載/PoE対応RJ45

  • マグネットコイル(パルストランス)搭載。イーサネット用RJ45及びPoE対応イーサネット用RJ45ジャックコネクタ
  • マグネットコイル搭載により基板実装面積と設計工数を削減
  • スルーホールリフロー(260℃)実装対応によるフロー実装工程の削減

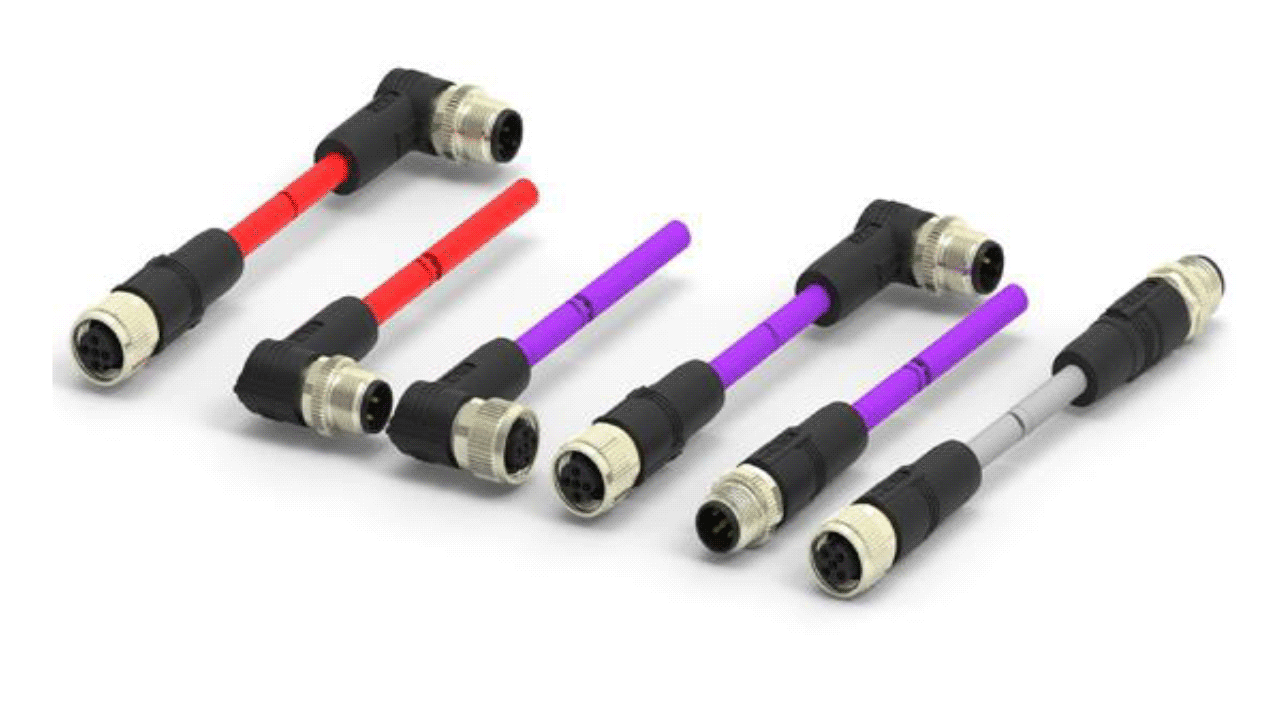

M12イーサネットシールドケーブル

  • 嵌合状態でIEC防塵防水等級IP67に適合
  • 新たにM12ケーブルアセンブリのA、Bコードをリリース、Profibus、DeviceNet 及びCC-link
    プロトコルに準拠
  • ケーブルベアや用途に適したPVCやハロゲンフリーに対応したポリウレタン(PUR)製の耐捻転、可動用途ケーブルもラインナップ



内部接続、外部接続

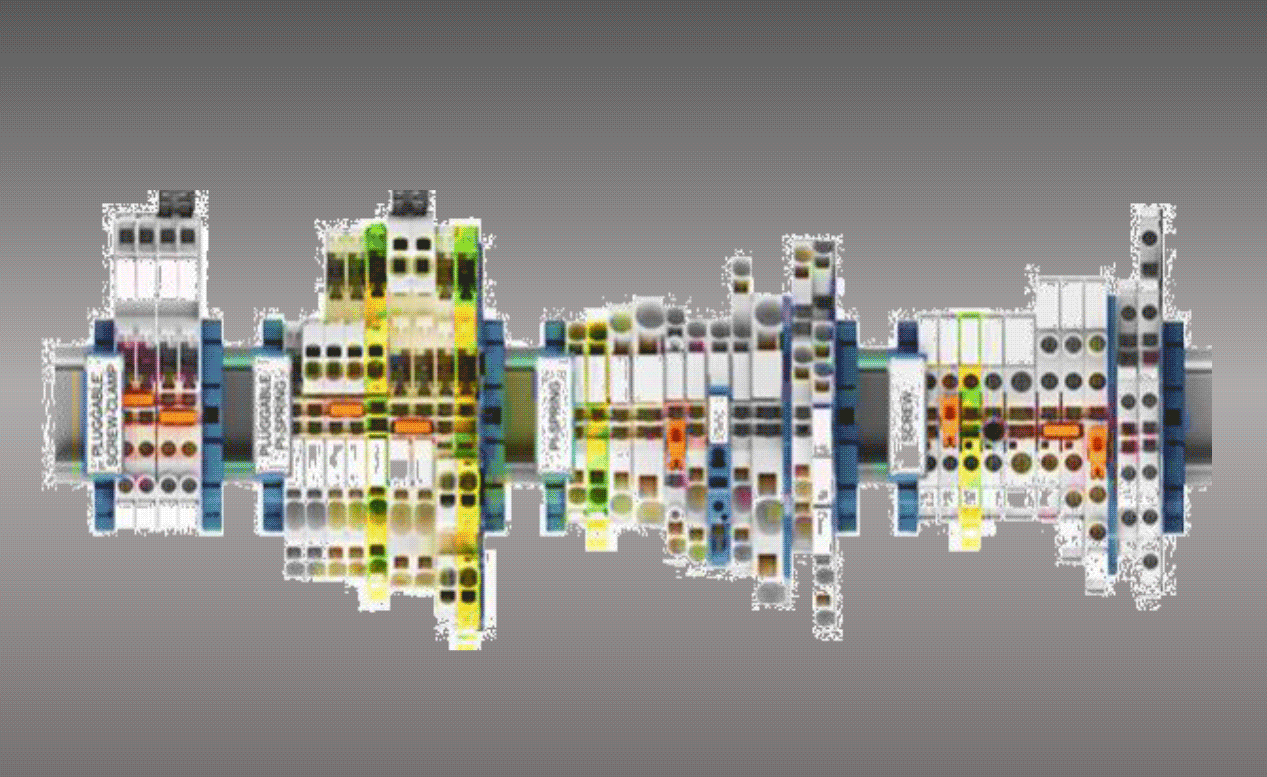

DINレール取付端子台 SNKシリーズ

  • プッシュイン&スプリング式、プラガブル式、ネジ式の3種類の結線方式をラインナップしたDINレール取付式端子台
