新製品 東洋技研
スタッド式端子台 PTX-Sシリーズ
材質
| 本体 | 変性PPE（黒）UL94V-0 |
|---|---|
| 導電板 | 黄銅（Niメッキ） |
| 端子ネジ | 鉄（Znメッキ） |
| 側板 | 変性PPE（黒）UL94V-0 |
| カバー | PC（透明）UL94V-0 |
| 記名板 | PVC（白） |
一般仕様
| 標準使用状態 | 周囲温度－25℃～＋60℃ （氷結又は、結露しないこと） 相対湿度 45～85％ |
|---|---|
| 保存温度 | －40℃～＋105℃ （氷結又は、結露しないこと） |
| 温度上昇 | 導電金具の温度上昇値 35℃以下 |
| 絶縁抵抗 | 各充電部相互間及び各充電部と取付金属板間で200MΩ以上（DC500Vメガにて） |
| 商用周波耐電圧 | 2500V ／ 1 分間 |
| 準拠規格 | JIS C 8201-7-1 NECA C 2811（旧JIS C 2811） |
スタッド式端子台 PTX-□Sシリーズ
特長
- レール取付式、直取付式の2種類をご用意
- 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用

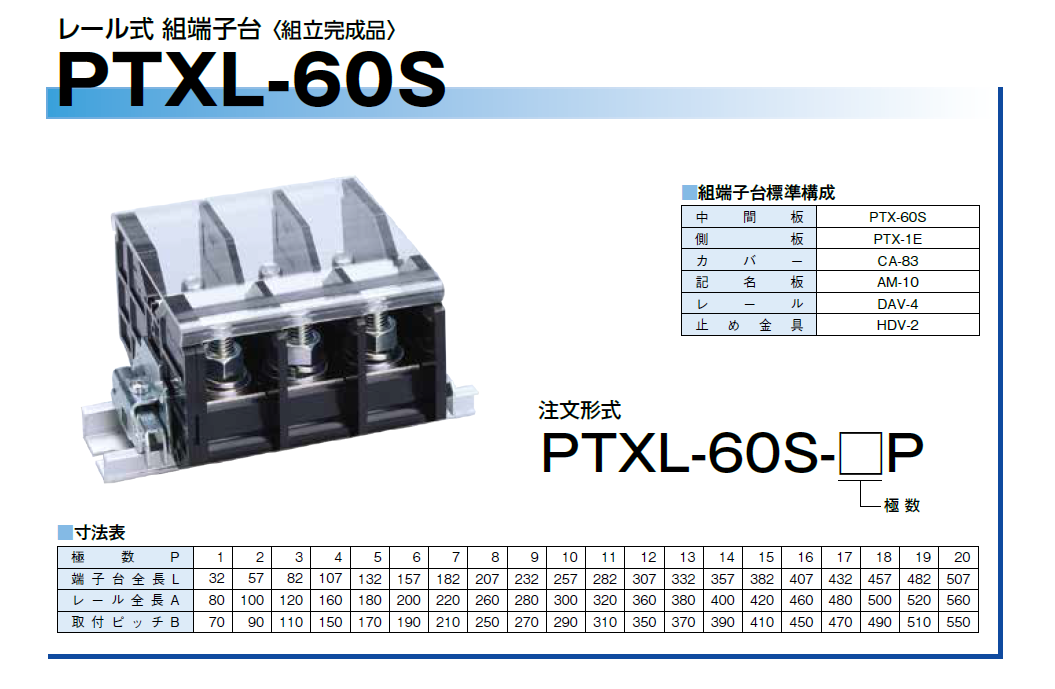

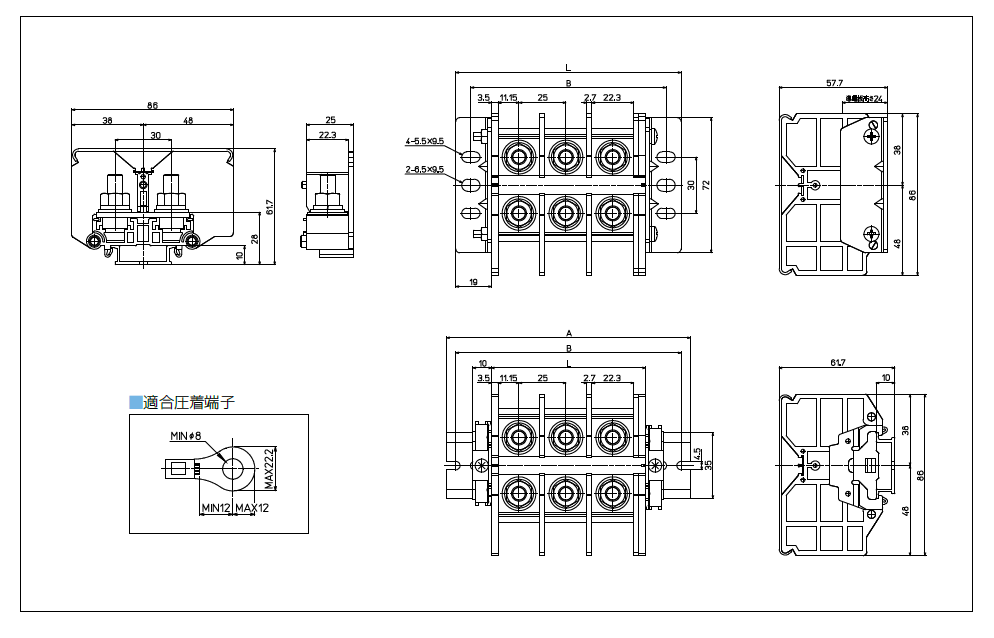

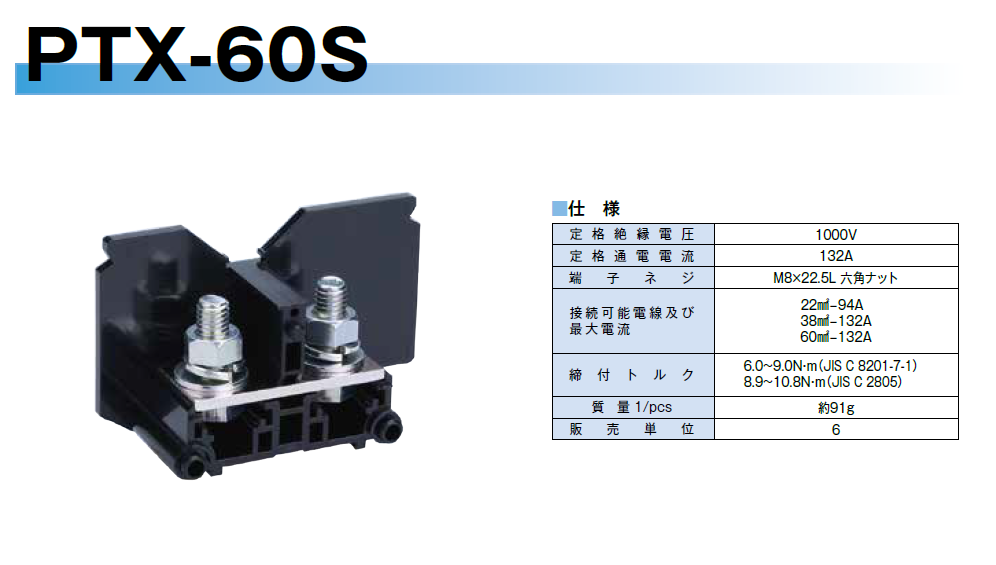

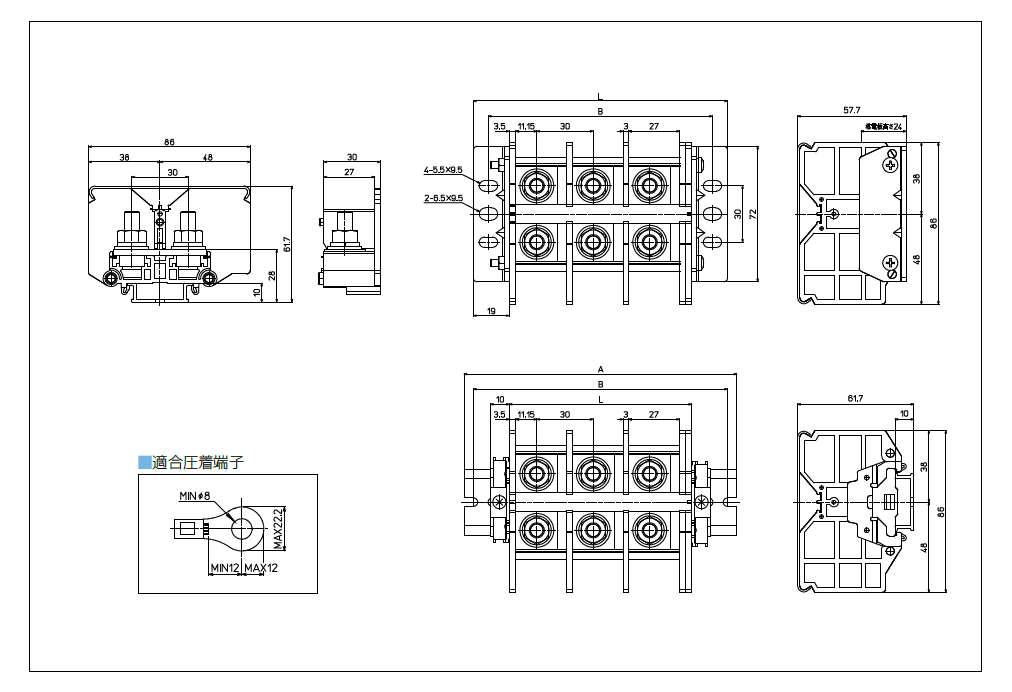

PTX-60S series

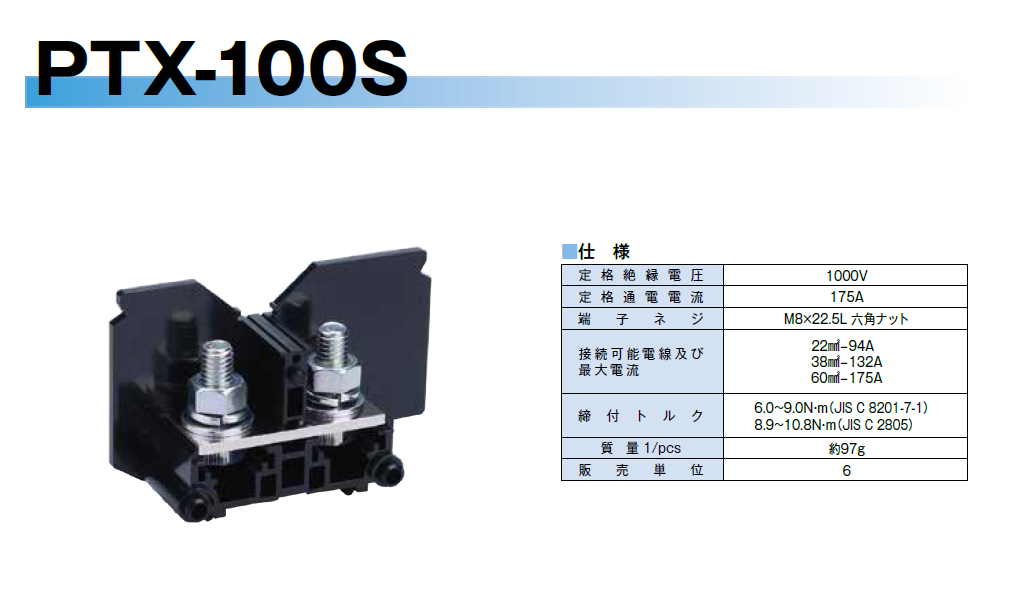

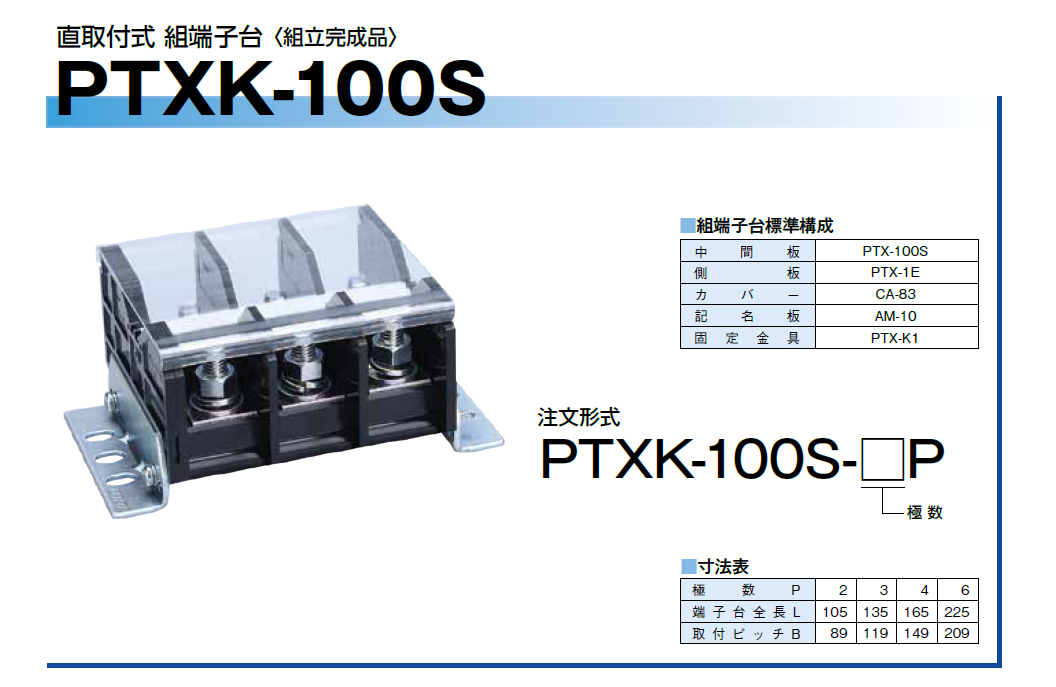

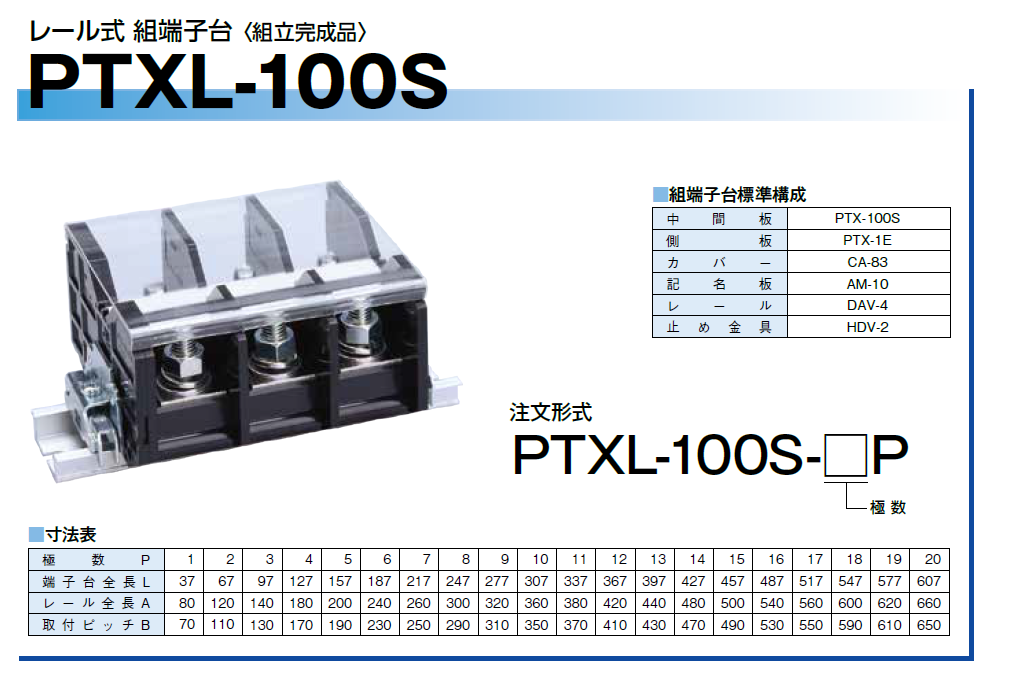

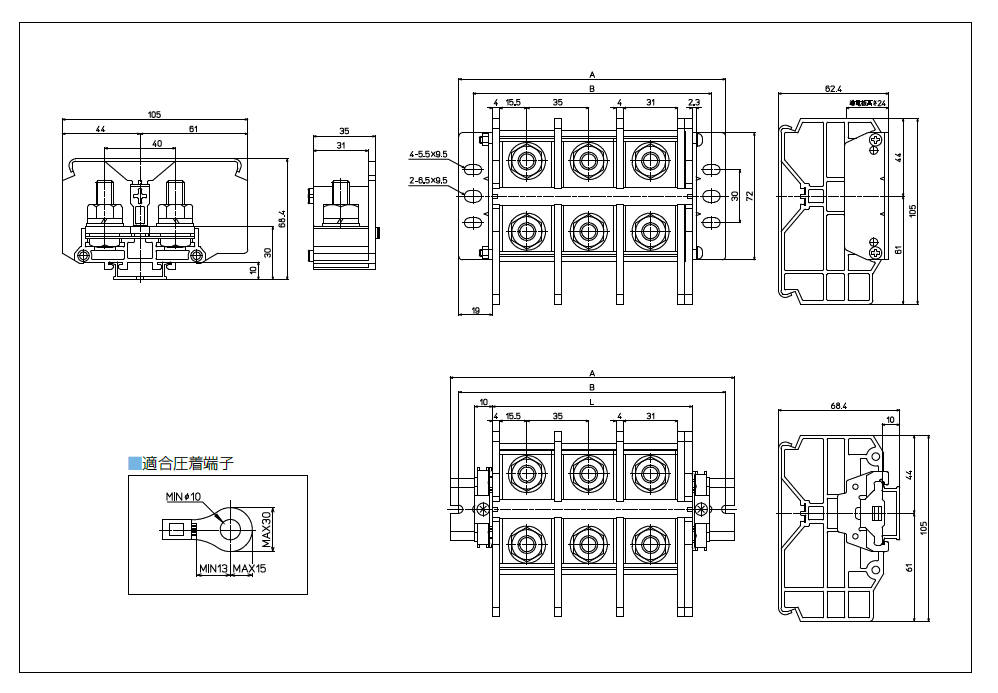

PTX-100S series

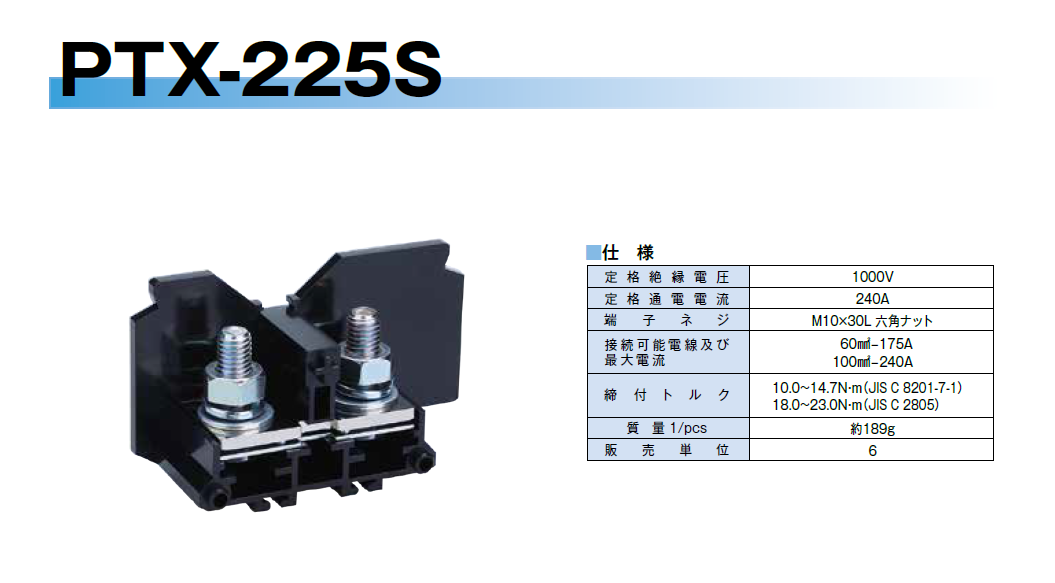

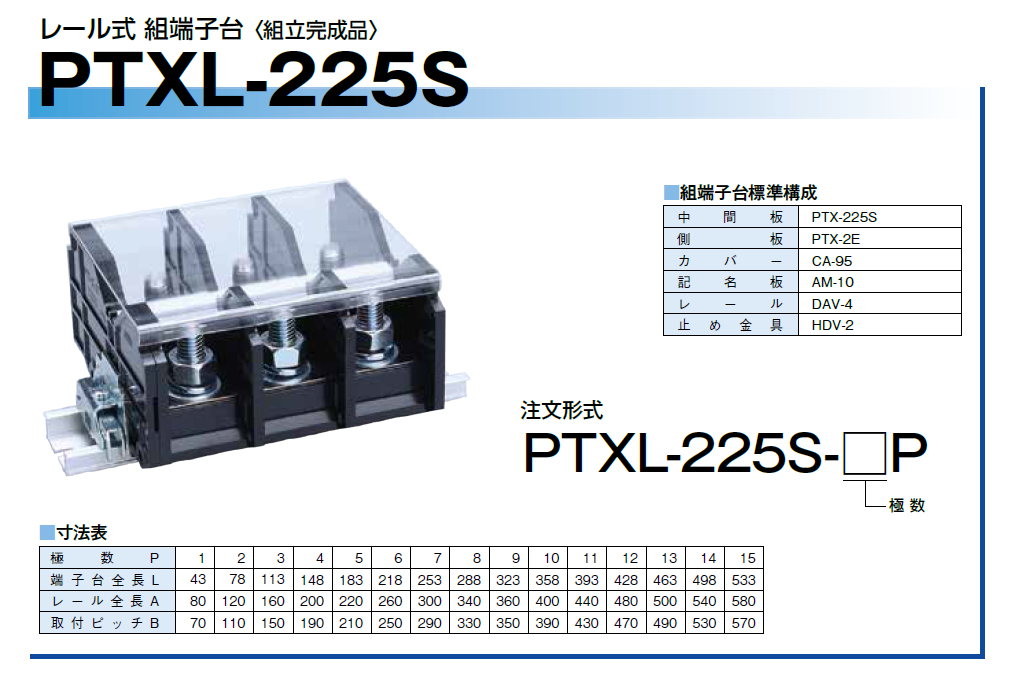

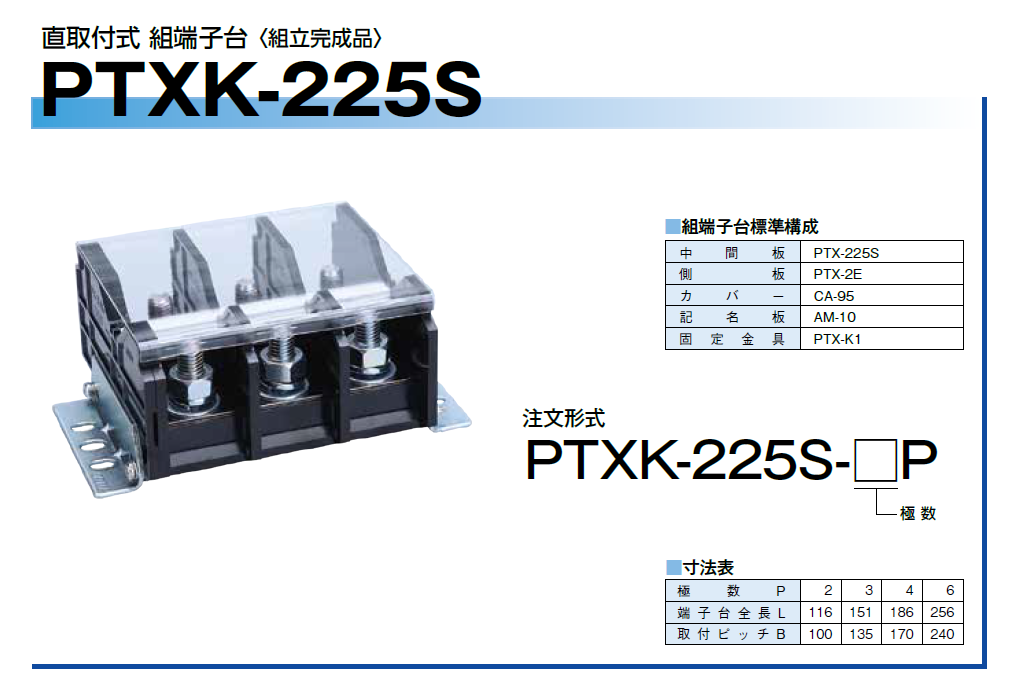

PTX-225S series
スタッド式分岐端子台 PTX-□シリーズ
特長
- 入力側（1次側）から出力側（2次側）への分岐作業の煩わしさを解消する分岐専用端子台
1次側には結線ビスが設置されており、容量によって複数の電線を引き込むことが可能2次側には3カ所の結線ビスを設け、幅広い分岐数に対応 - レール取付式、直取付式の2種類をご用意
- 絶縁材には、耐電圧、絶縁抵抗に優れている変性PPE樹脂を使用

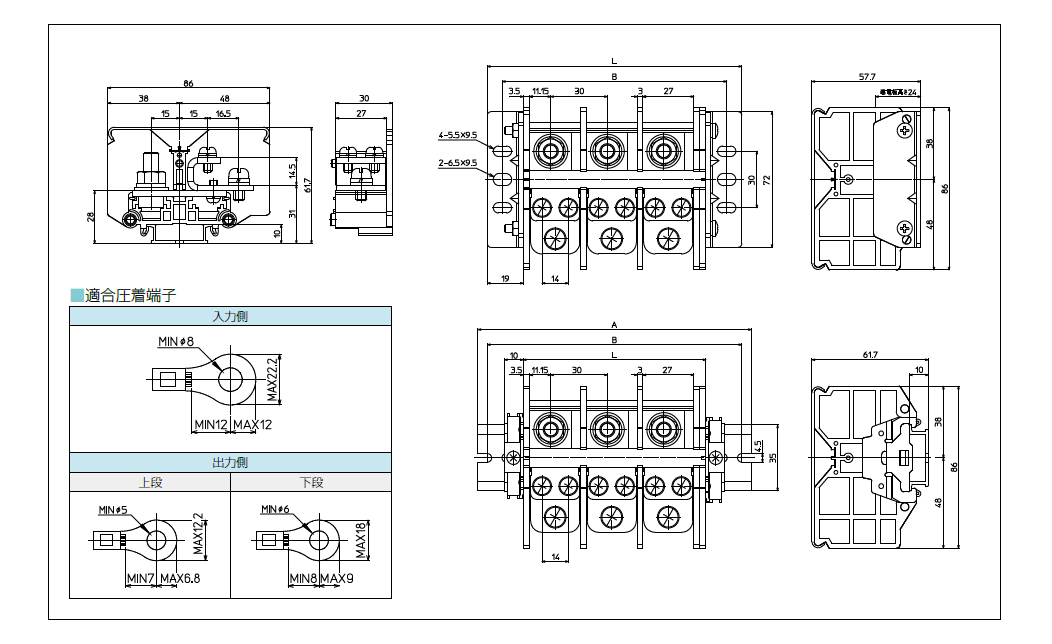

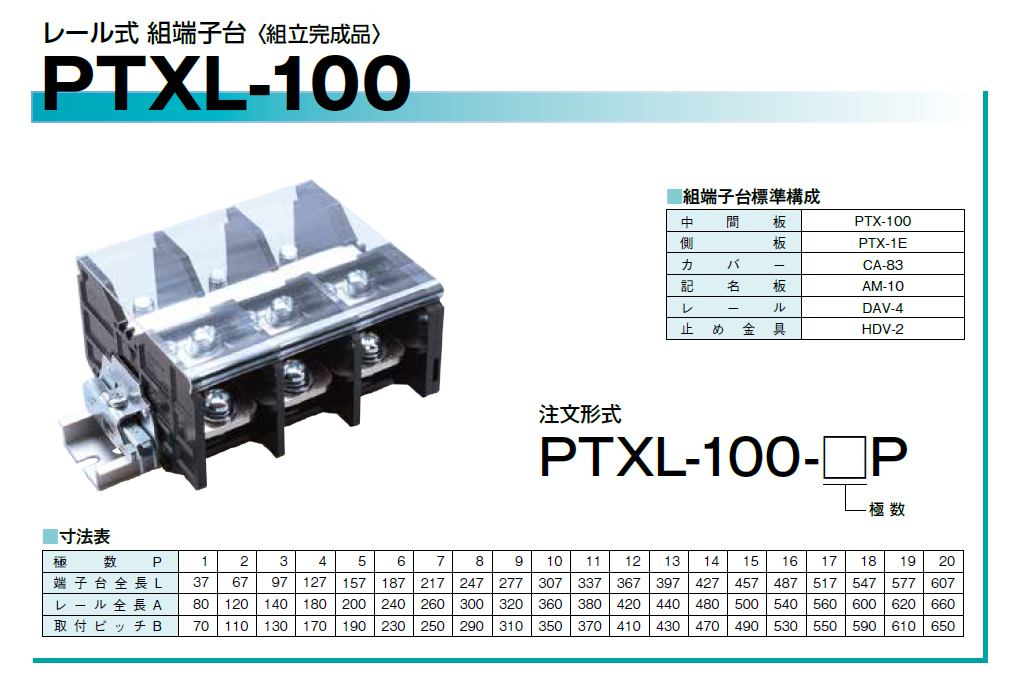

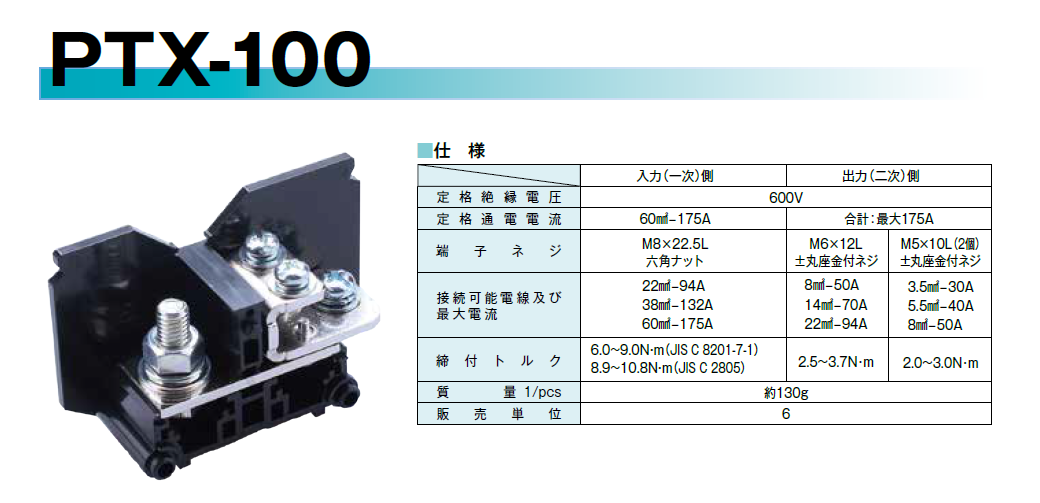

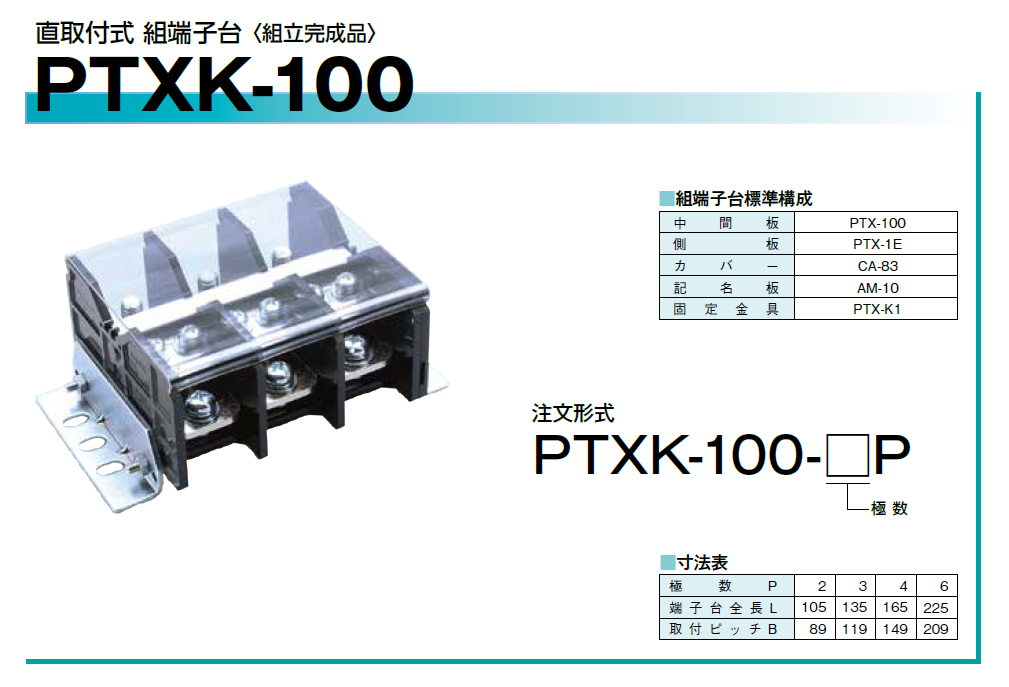

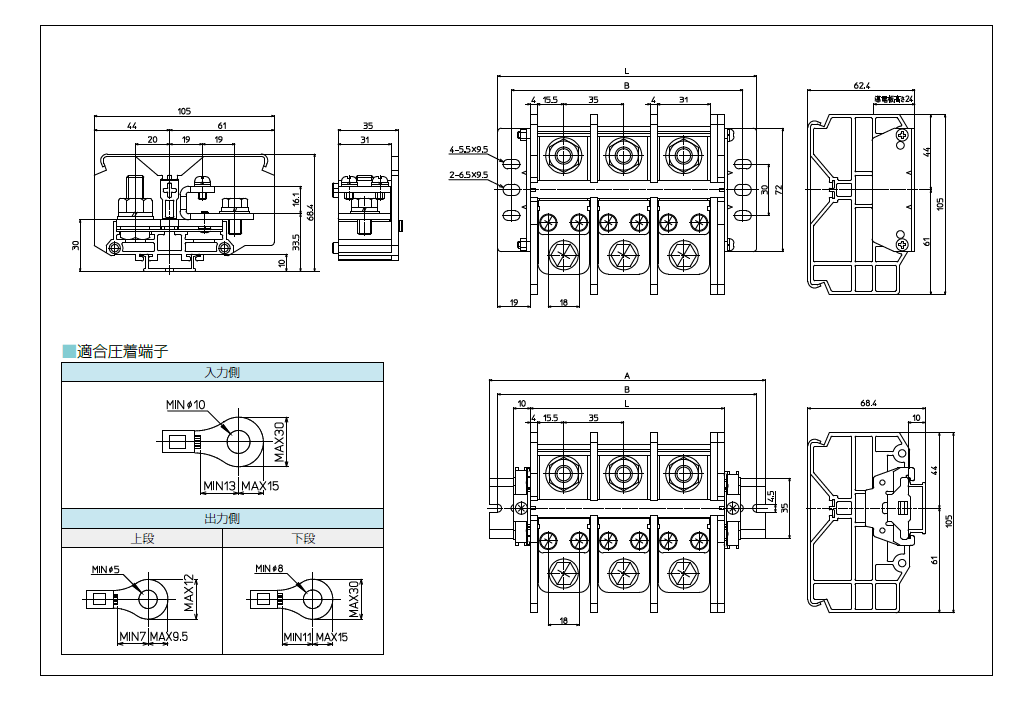

PTX-100 series

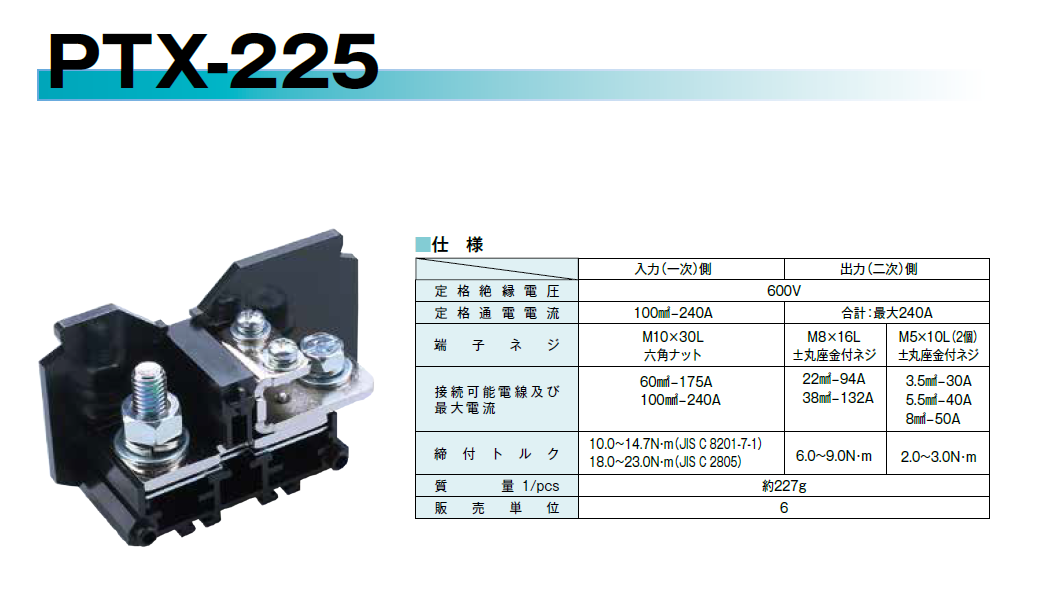

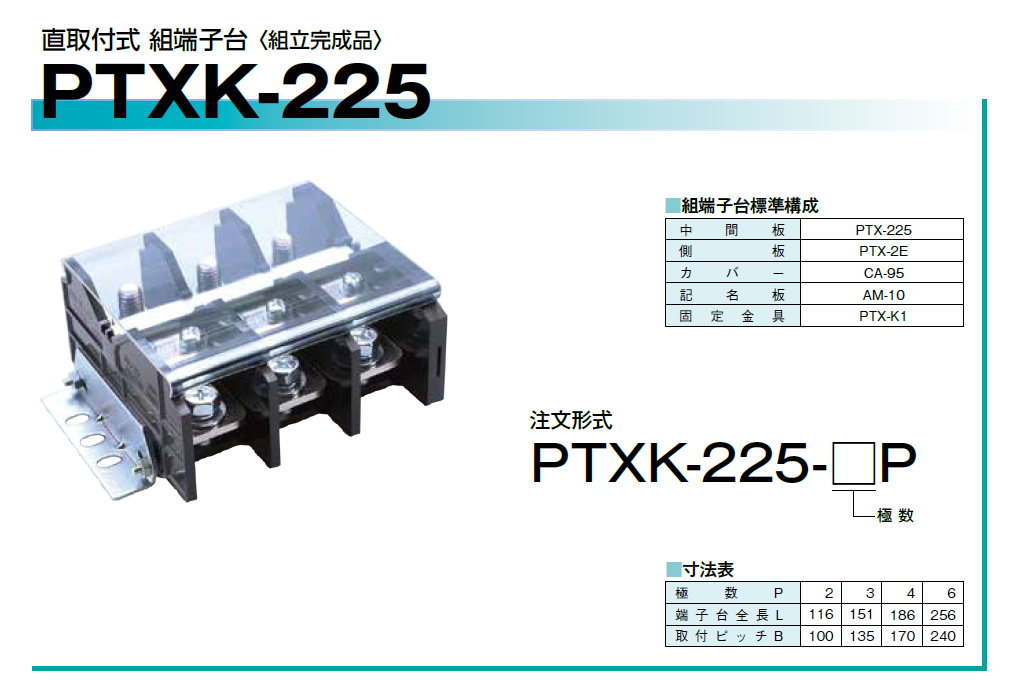

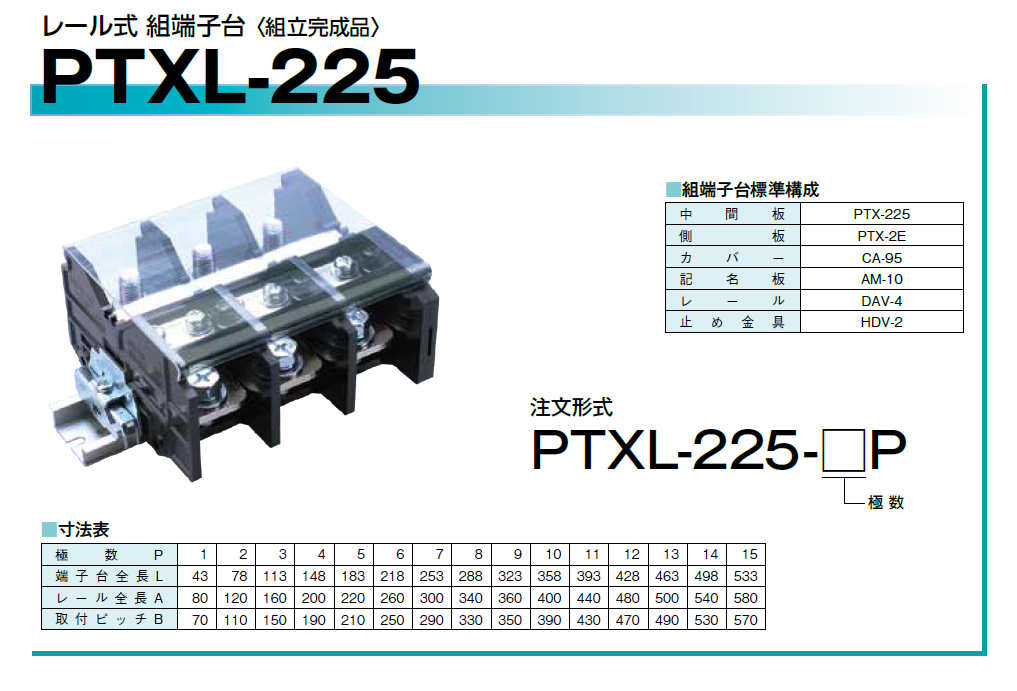

PTX-225 series
