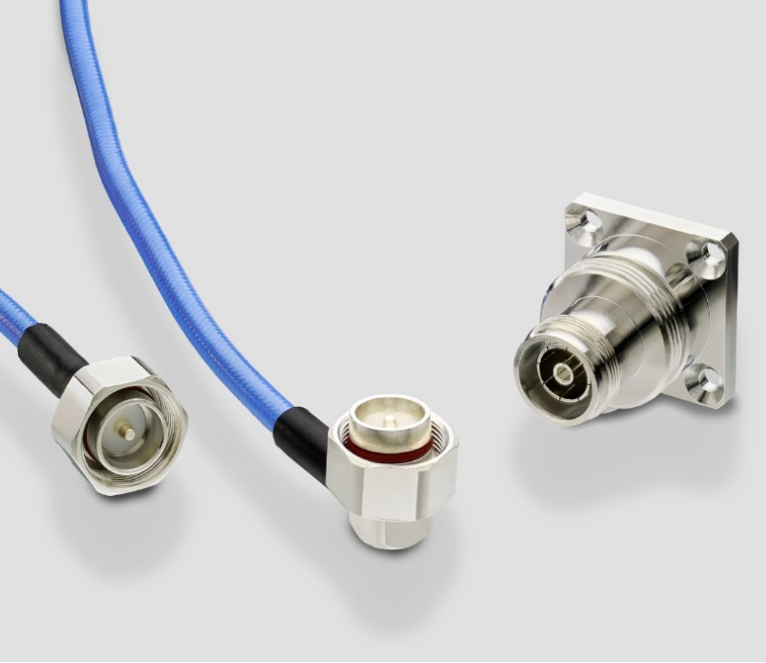

新製品4.3-10 RFコネクタおよびケーブル アセンブリ

  • 機能向上した耐パッシブ相互変調(PIM)性能
  • 省スペース

通信インフラ向けの堅牢な入出力(I/O) コネクタおよびケーブル アセンブリ製品として、最新の 4.3-10 RF イン ターコネクト製品がリリースされました。
本製品は、既存の 7-16 RF インターコネクトより約 35% 小型で、かつ 60% 軽量化されており、スペースを節約するとともに、取り付け時の取扱いが簡単です。

主な特徴

  • 既存製品より機能向上した耐パッシブ相互変調 (PIM) は -160 dB 性能。
  • 既存製品より機能向上したリターンロス。
  • 7-16 RF 製品より、約 35% 小さく、市場に於ける小型化のトレンドに適した製品。
  • 現在、市場で流通しているより大きなインターフェ ース コネクタより、約60% 軽量化し、取扱いが簡単。
  • 既存製品より低いトルクで取り付け可能。
  • 標準ユニバーサル ジャックに取り付けが可能なネジ式接続。
  • より強化された堅牢性を含むお客様の要求 に対応したコネクタおよびケーブル アセンブ リのカスタマイズも可能。

アプリケーション

  • 分散アンテナソリューション (DAS)
  • モバイル ネットワーク機器
  • スモール セル機器
  • 基地局 (BTS)
  • アンテナおよびリモート ラジオ ユニット (RRU)

電気的特性

  • インピーダンス: 50 Ω
  • 周波数帯域: DC ~ 6 GHz
  • 相互変調 (PIM): -160 dBc
  • RF パワー処理: 2GHz で 500 W

機械的特性

  • 軸力タイプ: プッシュプルに対して 100N
  • セパレートタイプ: 80N
  • トルク: ≥ 5Nm

材料

  • ボディ: 黄銅
  • センター コンタクト: 黄銅/ベリリウム銅
  • 絶縁体: PTFE
  • ○-リング (可能な場合は): シリコン

各種規格

  • IEC 61169-54 に適合
  • シーリング: IPX8
  • IEC 61169-1:2013 に基づく環境試験

製品型番

4.3-10 RF Connectors & Cable Assemblies

Part Number Part Description
2081967-1 4.3-10 STR PLUG,SCREW,SOLDER,1-2SF CABLE
2081968-1 4.3-10 STR PLUG,SCREW, SOLDER,1-2 CABLE
2081969-1 4.3-10 RA PLUG,SCREW,SOLDER,1-2SF CABLE
2081970-1 4.3-10 STR PLUG,SCREW,CLAMP,1-2SF CABLE
2081971-1 4.3-10 STR PLUG,SCREW,CLAMP,1-2 CABLE
2081972-1 4.3-10 STR PLUG,SCREW,CLAMP,7-8 CABLE
2081973-1 4.3-10 STR JACK,FLANGE,SOLDER,RG141
2081974-1 4.3-10 STR JACK,FLANGE,SOLDER,380 CABLE
2081975-1 CA,4310 STR PLUG TO STR PLUG,1-2SF,1M
2081976-1 CA,4310 STR PLUG TO RA PLUG,1-2SF,1M
2081977-1 4.3-10 STR F RECEPTACLE, FLANGE, SPRAY
