新製品 オーム電機
防水型ケーブルクランプ キャプコン 金属スリムタイプ
ラインナップ拡大、全10サイズ！
衝撃に強い金属ボディ。LED照明、小型モータなどの電線引き込み部に最適！
狭い箇所への電線引き込み部に。
デザイン性に優れた業界最小形状！

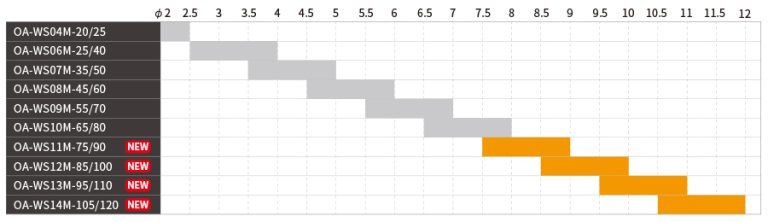

適合電線径
型式・仕様
・ 耐候性タイプ ゴムブッシュ：青 Oリング：青
| 形式 | 適合電線径（mm） | 取付穴径（mm）※ | 取付ねじ | 使用周囲温度 | 本体質量 | 販売単位 | ロックナット型式 |
|---|---|---|---|---|---|---|---|
| OA-WS04M-20/25E | φ2～2.5 | φ4 | M4×0.5 | －25～＋100℃ | 約2g | 10個 | LN-WS04M |
| OA-WS06M-25/40E | φ2.5～4 | φ6 | M6×0.5 | 約4g | LN-WS06M | ||
| OA-WS07M-35/50E | φ3.5～5 | φ7 | M7×0.5 | LN-WS07M | |||
| OA-WS08M-45/60E | φ4.5～6 | φ8 | M8×0.5 | 約5g | LN-WS08M | ||
| OA-WS09M-55/70E | φ5.5～7 | φ9 | M9×0.5 | LN-WS09M | |||
| OA-WS10M-65/80E | φ6.5～8 | φ10 | M10×0.5 | 約6g | LN-WS10M | ||
| OA-WS11M-75/90E NEW | φ7.5～9 | φ11 | M11×0.5 | LN-WS11MBS | |||
| OA-WS12M-85/100E NEW | φ8.5～10 | φ12 | M12×0.5 | 約7g | LN-WS12MBS | ||
| OA-WS13M-95/110E NEW | φ9.5～11 | φ13 | M13×0.5 | LN-WS13MBS | |||
| OA-WS14M-105/120E NEW | φ10.5～12 | φ14 | M14×0.5 | 約8g | LN-WS14MBS |
・ 耐油性タイプ ゴムブッシュ：黒 Oリング：黒
| 形式 | 適合電線径（mm） | 取付穴径（mm）※ | 取付ねじ | 使用周囲温度 | 本体質量 | 販売単位 | ロックナット型式 |
|---|---|---|---|---|---|---|---|
| OA-WS04M-20/25 | φ2～2.5 | φ4 | M4×0.5 | －25～＋100℃ | 約2g | 10個 | LN-WS04M |
| OA-WS06M-25/40 | φ2.5～4 | φ6 | M6×0.5 | 約4g | LN-WS06M | ||
| OA-WS07M-35/50 | φ3.5～5 | φ7 | M7×0.5 | LN-WS07M | |||
| OA-WS08M-45/60 | φ4.5～6 | φ8 | M8×0.5 | 約5g | LN-WS08M | ||
| OA-WS09M-55/70 | φ5.5～7 | φ9 | M9×0.5 | LN-WS09M | |||
| OA-WS10M-65/80 | φ6.5～8 | φ10 | M10×0.5 | 約6g | LN-WS10M | ||
| OA-WS11M-75/90 NEW | φ7.5～9 | φ11 | M11×0.5 | LN-WS11MBS | |||
| OA-WS12M-85/100 NEW | φ8.5～10 | φ12 | M12×0.5 | 約7g | LN-WS12MBS | ||
| OA-WS13M-95/110 NEW | φ9.5～11 | φ13 | M13×0.5 | LN-WS13MBS | |||
| OA-WS14M-105/120 NEW | φ10.5～12 | φ14 | M14×0.5 | 約8g | LN-WS14MBS |
※ロックナットを使用した場合の仕様です。

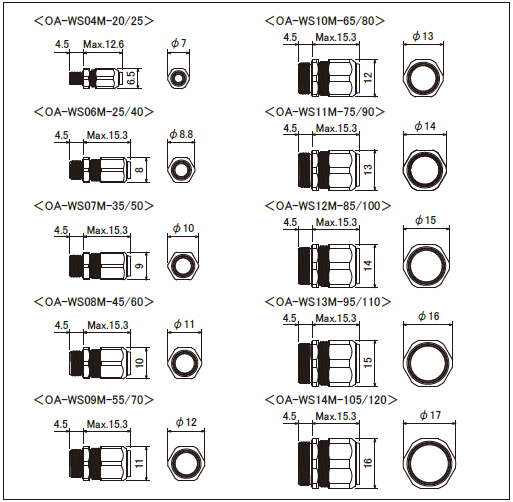

外形寸法図

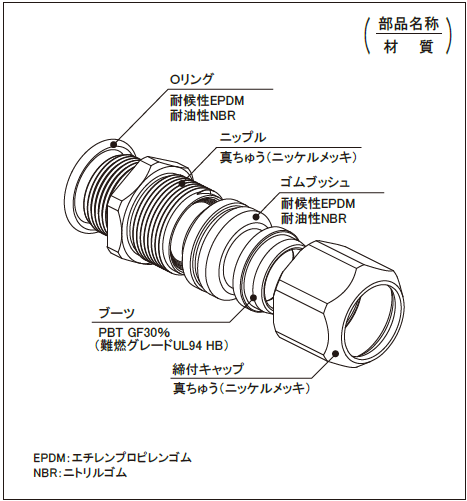

材 質
オプション （ロックナット）
| 形式 | 適合板厚 | 材質 | 本体質量 | 梱包数量 | A | B | C | D |
|---|---|---|---|---|---|---|---|---|
| LN-WS04M | 2mm 以下 | 真ちゅう （ニッケルメッキ） |
約1g | 10個/袋 | 6.5 | 7 | 2 | M4×0.5 |
| LN-WS06M | 8 | 7 | M6×0.5 | |||||
| LN-WS07M | 9 | 10 | M7×0.5 | |||||
| LN-WS08M | 10 | 11 | M8×0.5 | |||||
| LN-WS09M | 11 | 12 | M9×0.5 | |||||
| LN-WS10M | 12 | 13 | M10×0.5 | |||||
| LN-WS11MBS NEW | 13 | 14 | M11×0.5 | |||||
| LN-WS12MBS NEW | 14 | 15 | M12×0.5 | |||||
| LN-WS13MBS NEW | 15 | 16 | M13×0.5 | |||||
| LN-WS14MBS NEW | 約2g | 16 | 17 | M14×0.5 |
