TE コネクティビティ D-2970 ダイナミックシリーズ(プッシュイン結線)
D-2970 ダイナミックシリーズ
- プッシュインクランプと片手で操作可能なセンターロックで工具を使わずに挿抜作業が可能です。
- ねじ式ロックのコネクタと比較して、嵌合作業に要する時間を最大90%短縮できます。
- センターロックは、ダイナミックシリーズでおなじみのカチッというクリック感と音でフィードバックがあり、安全な嵌合を保証します。

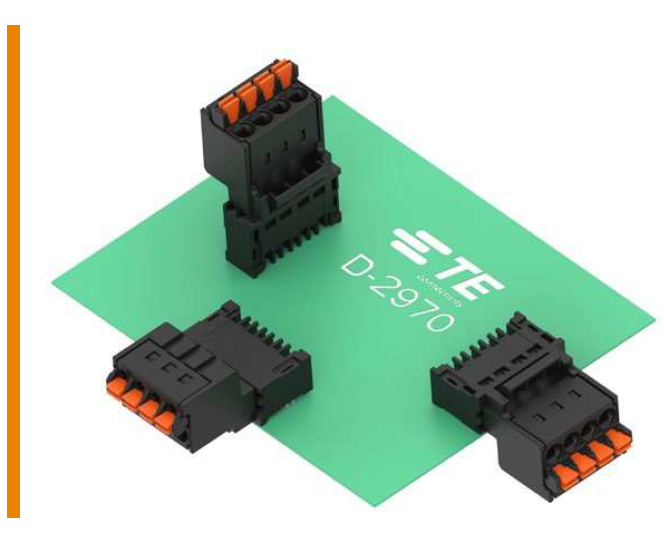

D-2970ダイナミックシリーズは、現場で作業時間を節約するプッシュイン結線可能でコンパクトな5 mmピッチの電線対基板コネクタです。
主な特長
- D-2970は電線挿入力を50%低減し、指でリリースボタンを押すことにより、工具無しで電線を抜くことも可能です。
- D-2970のレセプタクルは垂直、水平スタンダード、水平リバースの各ヘッダーと嵌合可能です。
- D-2970の各ヘッダーはスルーホールリフロープロセスでの実装にも対応します。
- D-2970は、ULおよびIECに準拠。本製品は、ULおよびVDE認定ラボで試験された製品であり、お客様の承認プロセスをサポートします。
アプリケーション
- サーボドライブ/インバータードライブ、パワーI/O
- 産業用マイクロコントロール。
- ロボットおよびコボット制御ユニット
- PLC電源インレット/アウトレット
- ビルディングオートメーションの制御
電気的特性
- 電圧・電流 (UL1059)
電圧(アプリケーションB):300V AC / DC
電圧(アプリケーションD):最大51-150V AC / DC 15A.
電圧(アプリケーションD):最大151-300V AC / DC 10A. - 電圧(IEC61984 / IEC60947-7-1)
電圧(汚染度:2、保護クラス:II):400V AC / DC
電圧(汚染度:2、保護クラス:III):320V AC / DC
電圧(汚染度:3、保護クラス:III):250V AC / DC - 電流 (IEC61984 / IEC60947-7-1)
周囲温度20°Cに於いて1極あたり最大24A
(挿入端子数によって異なります。)
周囲温度60°Cに於いて1極あたり最大18A
(挿入端子数によって異なります。)
機械的特性
- 適用電線サイズ
- 単線: AWG 24-16 / 0.2-1.5 mm2
- より線: AWG 26-14 / 0.13-2.5 mm2
規格
- 製品規格 108-140223
- 作業指示書 408-78171
- UL1059, IEC 61984認証
材料
- レセプタクルハウジング: PBT
- ヘッダーハウジング: LCP
- スプリングクランプ: スチール
- 端子: 銅合金
- 端子メッキ: スズ(ニッケル下地付き)
- 接点メッキ: スズまたは金
特徴
- カチッという明快なクリック感と音によるロック機構
- 堅牢なハウジング
- 振動と衝撃に対応する端子
製品型番
極数 | 種別 | 仕様 | 型番 | 端子メッキ |
---|---|---|---|---|
3 | レセプタクル | D2970 REC 3POSN 1ROW Sn BOX | 2336488-3 | スズ |
4 | レセプタクル | D2970 REC 4POSN 1ROW Sn BOX | 2336488-4 | スズ |
3 | 水平スタンダードヘッダー | D2970 HDR 90 DEGREE 3POSN 1ROW Sn | 2336490-3 | スズ |
4 | 水平スタンダードヘッダー | D2970 HDR 90 DEGREE 4POSN 1ROW Sn | 2336490-4 | スズ |
3 | 垂直ヘッダー | D2970 HDR 180 DEGREE 3POSN 1ROW Sn | 2336494-3 | スズ |
4 | 垂直ヘッダー | D2970 HDR 180 DEGREE 4POSN 1ROW Sn | 2336494-4 | スズ |
3 | 水平リバースヘッダー | D2970 HDR 270 DEGREE 3POSN 1ROW Sn | 2336491-3 | スズ |
4 | 水平リバースヘッダー | D2970 HDR 270 DEGREE 4POSN 1ROW Sn | 2336491-4 | スズ |
3 | レセプタクル | D2970 REC 3POSN 1ROW Au BOX | 2-2336488-3 | 金 |
4 | レセプタクル | D2970 REC 4POSN 1ROW Au BOX | 2-2336488-4 | 金 |
3 | 水平スタンダードヘッダー | D2970 HDR 90 DEGREE 3POSN 1ROW Au | 2-2336490-3 | 金 |
4 | 水平スタンダードヘッダー | D2970 HDR 90 DEGREE 4POSN 1ROW Au | 2-2336490-4 | 金 |
3 | 垂直ヘッダー | D2970 HDR 180 DEGREE 3POSN 1ROW Au | 2-2336494-3 | 金 |
4 | 垂直ヘッダー | D2970 HDR 180 DEGREE 4POSN 1ROW Au | 2-2336494-4 | 金 |
3 | 水平リバースヘッダー | D2970 HDR 270 DEGREE 3POSN 1ROW Au | 2-2336491-3 | 金 |
4 | 水平リバースヘッダー | D2970 HDR 270 DEGREE 4POSN 1ROW Au | 2-2336491-4 | 金 |
