ダイナミックコネクタとプッシュインを組合わせたDINレール端子台 アントワレック SNKシリーズ ダイナミック プラガブル
ダイナミックコネクタとプッシュインを組合わせたDINレール端子台
アントワレック SNKシリーズ ダイナミック プラガブル

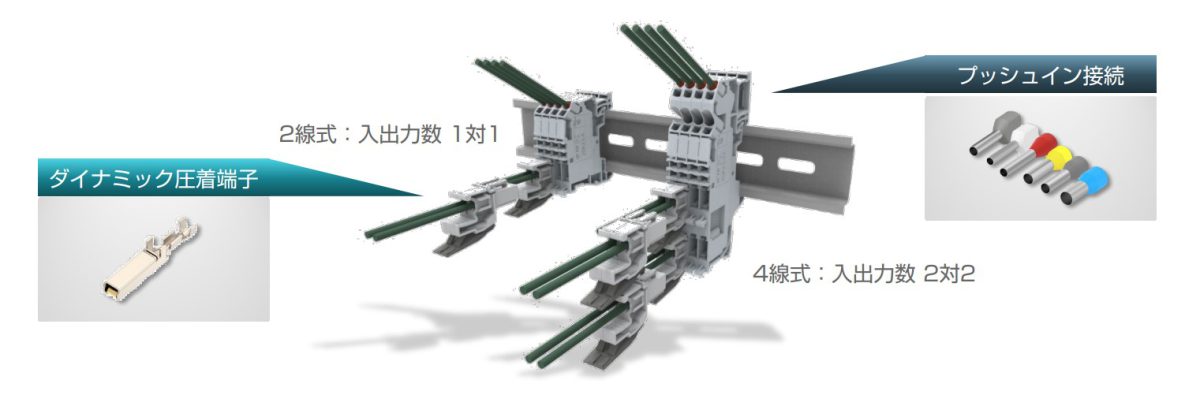

TE Connectivityは、電線を差し込むだけのプッシュイン接続と産業機器で幅広く採用されているダイナミックコネクタのハイブリッドDINレール端子台により、産業機器向け制御盤の製造プロセス、施工性の向上に寄与します。

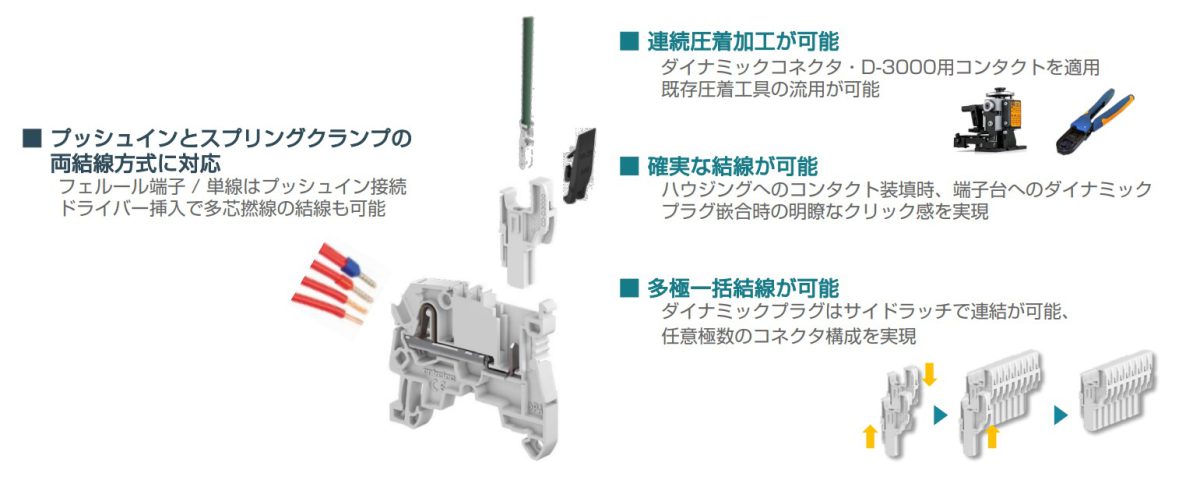

プッシュインの柔軟性とダイナミックコネクタの量産性を兼備

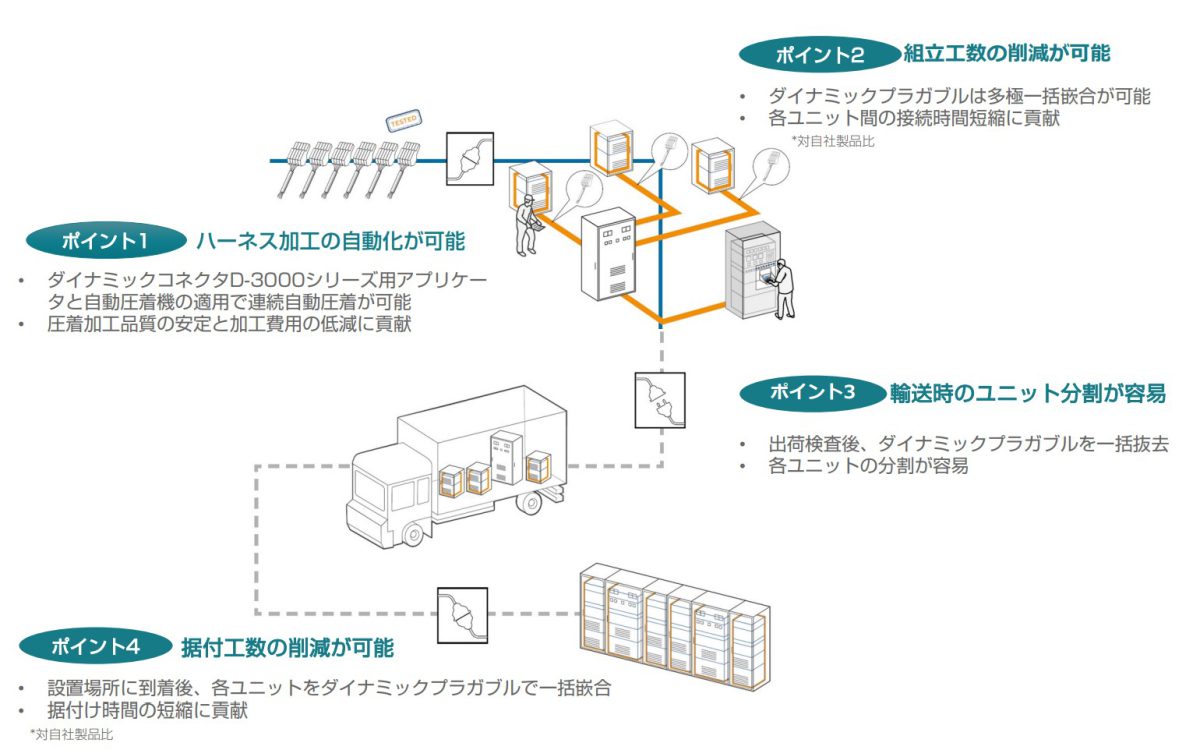

産業機械の組立性向上と据付時間の短縮に貢献

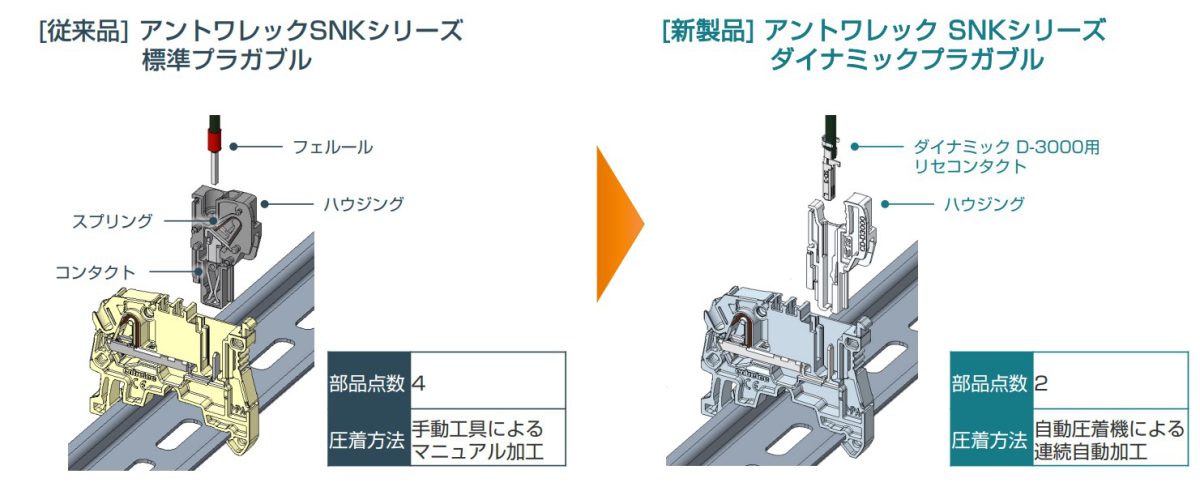

ダイナミックプラガブルのシンプルな製品構成で品質、コスト、納期の改善

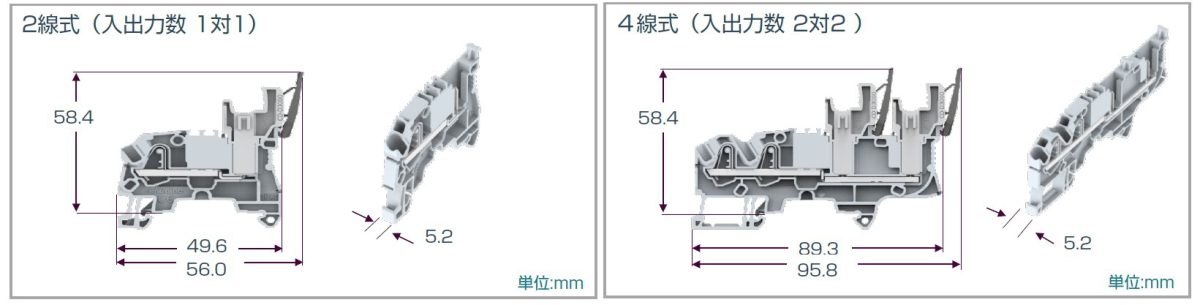

製品外形寸法 （ダイナミックプラガブル嵌合状態）
製品仕様
| 項目 | 規格値 |
|---|---|
| 極数 | 2線式、4線式 |
| ダイナミックプラグ適用コンタクト | ダイナミックD-3000用リセ端子（錫めっき） |
| 定格電流 | 20A max. @ AWG#14 |
| 定格電圧 | 600V [UL -CSA] / 1,000V [IEC] |
| 耐電圧 | 2,200V |
| 適用電線範囲 | AWG# 14-24 |
| 使用温度範囲 | -55 –105℃ |
| ダイナミックプラグ挿抜回数 | 100回 |
| 適合規格 | CB Certificate FR_714522 / UL E60645 / CSA certificate COFC_80130788_EN |
製品型番
| 製品 | 製品イメージ | 製品名 | 製品型番 |
|---|---|---|---|
| 2線式端子台 |  |
ZDK2.5-11-D3000 | 1SNK805018R0000 |
| 4線式端子台 |  |
ZDK2.5-22-D3000 | 1SNK805019R0000 |
| ダイナミックプラグ（サイドラッチ付） |  |
CD-D3000 | 1SNK805758R0000 |
| ダイナミックプラグ（終端用・ サイドラッチ無） |
 |
CD-D3000-E | 1SNK805759R0000 |
| ダイナミックコネクタD-3 リセ端子 （錫めっき） |
 |
Dynamic D-3 Rec Cont/Sサイズ | 1-175194-5（連鎖）
1-175216-5（バラ） |
| Dynamic D-３Rec Cont/Mサイズ | 1-175195-5（連鎖）
1-175217-5（バラ） |
||
| Dynamic D-３Rec Cont/Lサイズ | 1-175196-5（連鎖）
1-175218-5（バラ） |
||
| Dynamic D-３Rec Cont/2Lサイズ | 1-917484-5（連鎖）
1-917511-5（バラ） |
||
| Dynamic D-３Rec Cont/3Lサイズ | 1-353715-5（連鎖）
1-353717-5（バラ） |
アクセサリ
| アクセサリ | イメージ | 製品名 | 製品型番 |
|---|---|---|---|
| エンドストップ |  |
BAZ1 | 1SNK900002R0000 |
| エンドセクション |  |
EDK2.5-22 | 1SNK805910R0000 |
| ジャンパバー（極数：2/3/4/5/10/50） |  |
JB５-□（□：極数） | 1SNK9053□□R0000（□□：極数） |
| クロススペーシングジャンパ |  |
JB85-3 | 1SNK900603R0000 |
| 回路セパレータ |  |
CS-R3 | 1SNK900107R0000 |
| テストアダプタ（直径：2mm/4mm） |  |
TP-2
TP-4 |
1SNK900203R0000
1SNK900205R0000 |
| テストコネクタ |  |
TC5
TC5-R1 |
1SNK900200R0000
1SNK900201R0000 |
| コーディングペグ |  |
COP-ZD | 1SNK900636R0000 |
| ダイナミック プラガブルロックレバー |
 |
VR-ZD | 1SNK900637R0000 |
| ケーブルクランプ（張力止め） |  |
PT-ZD | 1SNK900660R0000 |
| 端子台マーカ |  |
MG-CPM 13 41790 | 1SNB041790R0512 |
